ansys结果图怎么不现实网格

ANSYS 结果不显示网格通常是因为后处理显示设置被关闭，需根据使用的界面（APDL 或 Workbench）调整‌显示命令‌或‌界面选项‌来恢复网格显示。

APDL 经典界面设置

‌使用命令流恢复‌：在后处理器（/POST1）中，输入命令 ‌/EDGE, 1, 1, 1‌ 可恢复默认网格线显示 。‌‌‌

‌开启单元形状‌：执行 ‌/ESHAPE, 1‌ 命令确保单元形状被绘制，若为 0 则隐藏网格 。‌‌‌


‌细化显示控制‌：配合 ‌/EFACET, 1‌ 设置单元面划分，确保网格细节可见 。‌‌‌

Workbench Mechanical 界面设置

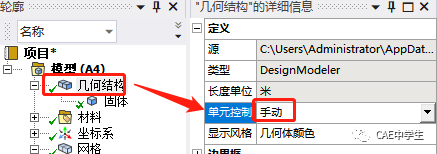

‌结果详情栏调整‌：选中结果对象（如 Total Deformation），在 Details 窗口找到"Display"或"Edge"选项，避免选择无线框，改为显示轮廓或网格 。‌‌‌

‌快捷键切换‌：在图形窗口直接按键盘 ‌H 键‌ 可切换网格的隐藏与显示状态 。‌‌‌


‌视图选项检查‌：点击 View 菜单，确保勾选 ‌Edge Coloring‌ 及 ‌Show Mesh‌ 选项，避免实体颜色覆盖网格线 。‌‌‌

其他排查建议

‌网格密度过高‌：若网格极密，视觉上可能呈实心，尝试放大视图或切换至 ‌Wireframe‌ 线框模式 。‌‌‌

‌第三方软件导入‌：若导入 HyperView 等软件，需在 ANSYS 导出前执行 ‌/EFACET, 2‌ 保留中间结点信息 。‌‌‌
