在 ANSYS 中导入模型并建立模拟文件，主要通过 ANSYS Workbench 平台完成。以下是基于当前主流版本（如 ANSYS 2025 R2）的通用操作流程，适用于结构、流体等常见仿真类型。
一、启动 ANSYS Workbench 并创建项目
启动程序
在 Windows 桌面点击 开始 → 所有程序 → ANSYS 2025 R2 → Workbench，或直接双击桌面快捷方式。
创建新项目
在左侧 Toolbox 中，展开 Analysis Systems。
根据仿真类型选择对应模块（如结构分析选 Static Structural，流体分析选 Fluid Flow (Fluent)），拖拽至右侧空白区域。
右键该模块 → Rename，重命名为有意义的名称（如 Retaining_Wall_Analysis）。
点击 保存（或按 Ctrl+S），保存为 .wbpj 文件。
二、导入几何模型
支持格式：.x_t（Parasolid）、.igs/.iges、.step/.stp、.sat 等常见 CAD 格式。

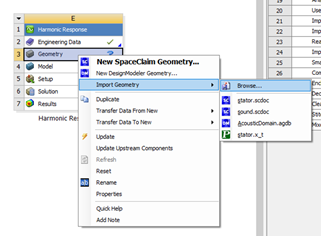

操作步骤：在项目概图中，右键 Geometry → Import External Geometry File。
浏览并选择本地模型文件（如 model.x_t），点击 打开。
若模型显示异常（仅显示线框），可尝试：在 DesignModeler 或 SC (Synchronous Geometry) 中，点击 PlotCtrls → Reset Plot Ctrls → Replot
若模型由多个部件组成，建议在导入前在 CAD 软件中进行 布尔合并 或 共节点处理，避免接触问题
三、设置材料属性
双击 Engineering Data（位于项目概图第一项）。
删除默认材料（如 Structural Steel）：右键 → Delete。
添加所需材料（如 Concrete）：在 Outline of General Materials 中找到目标材料（如 Concrete）。
右键 → Add to Project 或拖拽至当前项目。
返回主界面后，材料将自动关联至几何体（若未自动关联，可在 Model 中手动指定）
四、划分网格
双击 Model（位于项目概图第四项），进入 Mechanical 界面。
在 Mesh 下右键 → Insert → Sizing。
设置全局或局部网格控制：Scope Method：选择 Geometry 或 Body。
Element Size：输入目标尺寸（如 0.4 m）。
点击 Update 开始网格划分，完成后可在 Statistics 查看节点数和单元数
五、添加边界条件与载荷
在 Static Structural（或其他分析系统）下右键 → Insert，根据需求添加：Fixed Support（固定约束）
Force / Pressure / Hydrostatic Pressure（集中力、压力、水/土压力）
Remote Displacement / Frictionless Support 等
每项需在 Details 中设置作用面、方向、数值等参数
六、求解与后处理
点击 Solve 运行仿真。
结果可在 Solution 中查看应力、位移、速度场等，通过 PlotCtrls 自定义显示方式。
补充说明
若使用 外部网格文件（如 .cdb、.inp），可通过 External Model 模块导入，支持 ANSYS APDL、Abaqus、LS-DYNA 等格式
对于 FDTD 光学仿真，需使用 Lumerical FDTD Solutions，操作流程不同：设置几何、材料、光源、监视器后运行
如需详细视频教程，可参考：ANSYS 2025 R1 中文版保姆级教程
Lumerical FDTD 初学者教程（优酷）
