在ANSYS Workbench中建立对称模型，是一种高效的分析策略，通过利用结构的对称性（如轴对称、循环对称或平面对称）来简化模型，能显著减少计算资源消耗并加快求解速度。其核心步骤包括：在Design Modeler或Mechanical中识别对称特征、设置对称类型与参数、并确保载荷与边界条件同样满足对称性要求。
对称建模的核心原理与类型
在ANSYS中利用对称性进行建模，主要基于几何结构、材料分布及载荷分布的对称特征。正确选择对称类型是成功简化的前提。
轴对称模型：适用于几何和载荷关于一根中心轴（通常是Y轴）对称的结构，例如管道、旋转体。建模时必须将模型的旋转截面建立在全局坐标系的XY平面内，且对称轴需设置为Y轴。
循环对称模型：适用于在圆周方向上具有重复性的结构，如涡轮叶片、齿轮。只需建立其中一个完整扇区（如一个叶片），并定义其旋转对称轴（通常为Z轴）及扇区的两个边界面。
平面对称模型：适用于结构关于一个或多个平面对称的情况，可建立1/2、1/4甚至1/8模型。尽量将对称平面放置在总体坐标系的某个坐标平面（如XY或YZ平面）上，以便后续处理。
具体操作步骤与方法
建立对称模型的操作流程因类型而异，但通常遵循“几何准备→对称定义→网格与求解”的路径。
几何准备与模型类型设定：轴对称：在Geometry的属性中，将Analysis Type设置为2D，然后在Design Modeler中创建或导入位于XY平面的二维截面模型。
循环/平面对称：通常先在Design Modeler中创建完整的三维模型，然后利用Tools菜单下的Symmetry功能，选择对称平面（如XY Plane, YZ Plane）进行切割，直接生成1/2或1/4模型。

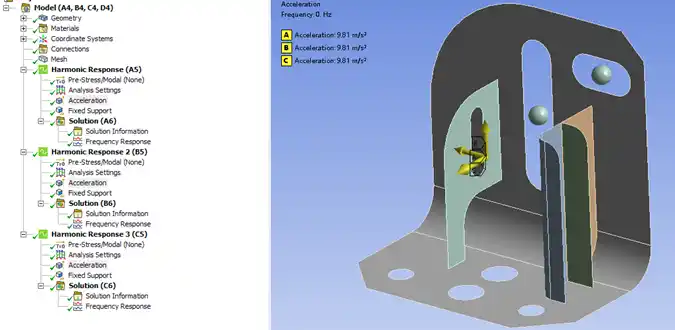

在Mechanical中定义对称：轴对称：进入Mechanical后，在项目树中选中Model下的Geometry，将其2D Behavior属性改为Axisymmetric。有时需要手动插入Symmetry分支，并选择2D Axisymmetric类型，指定对称轴边线。
循环对称：在Model分支下右键插入Symmetry，然后在其下插入Cyclic Region。需要选择扇区的两个边界面（Source Face和Target Face），并指定一个圆柱坐标系（Cylindrical） 作为旋转对称轴。
平面对称：在Model分支下插入Symmetry Region，Type选择Symmetric，并为其指定一个坐标系（通常为之前切割所用的平面对应的坐标系）。
网格划分与结果查看：对称设置完成后，通常只需对简化后的部分模型进行网格划分。
若想查看完整模型的网格或结果云图，可在Mesh或Solution分支的细节设置中，找到Visual Expansion或Cyclic Solution Display等选项，通过调整Number of Sectors或Repeat数量来扩展显示。
高级技巧与适用场景
掌握一些进阶技巧和明确适用条件，能更好地运用对称建模，并避免错误。
注意事项与常见误区：载荷与边界条件的对称性：并非几何对称就一定可以简化，必须确保施加的载荷和约束也同样满足对称条件。
坐标系的重要性：循环对称必须依赖正确建立的圆柱坐标系；平面对称也常需定义局部坐标系以确保对称方向正确。
模型位置：轴对称模型必须位于X轴正向一侧，不允许有负X坐标。
扩展应用与高级方法：子模型技术：对于只关心局部细节（如应力集中区域）的大型对称结构，可采用先分析整体对称模型，再将结果作为边界条件导入局部精细子模型的方法，兼顾效率与精度。
复杂对称处理：对于结构对称但载荷不对称的情况，ANSYS提供了专门的单元类型（如25、83号单元）进行处理。
模态分析应用：循环对称模型特别适用于旋转机械的模态分析，可高效计算其振动形态。
