在 ANSYS 中导入文件，主要取决于文件类型和使用的 ANSYS 模块（如 Workbench 或 Classic ANSYS）。以下是常见情况的导入方法：一、支持导入的常见文件类型
几何模型文件（用于建模/仿真）：STEP/STP（推荐，通用中性格式）
IGES/IGS（通用中性格式）
Parasolid (.x_t, .x_b)（兼容性好）
ACIS SAT (.sat)（AutoCAD 系列常用）
DWG/DXF（AutoCAD 2D/3D，3D 导入易出问题）
原生 CAD 格式（如 .prt/.asm、.CATPart 等），需安装对应接口插件或转为中性格式更稳妥
结果/数据文件：.rst（结构分析结果文件，用于后处理）
.cdb（ANSYS 数据库文件，保存完整模型）
图片/输出格式（可保存，非导入用于分析）：.jpg, .gif, .tiff, .step/.stp（ANSYS 可导出这些格式）
二、主流导入方式
1. 在 ANSYS Workbench 中导入几何文件（如 .stp）
打开 ANSYS Workbench。
在左侧工具箱中，拖拽所需分析类型（如 Static Structural）到工作区。
右键 Geometry → 选择 Import Geometry → Browse。
找到并选择 .stp（或其他支持格式）文件，点击 Open。
等待导入完成，双击 Geometry 进入 DesignModeler 查看模型
✅ 提示：文件路径和文件名建议使用英文，避免中文路径导致导入失败
2. 在 Classic ANSYS (GUI) 中导入 .sat、.x_t、.igs 等
菜单路径：File → Import → 选择对应格式（如 SAT、Parasolid、IGES）
例如导入 Parasolid：File → Import → Parasolid
选择文件（建议英文名），点击 OK
可勾选 Allow Defeaturing 或设置 Geometry Type（Solids Only 等）
3. 导入 .rst 结果文件（后处理）
在 ANSYS Mechanical 中：选择 Results → Import Results
定位到 .rst 文件并打开，即可查看位移、应力等结果
三、注意事项
优先使用 STEP/IGES/SAT 等中性格式，避免原生格式（如 .prt）因版本或插件问题无法打开
文件路径不要含中文或特殊字符
高版本 CAD 文件（如 SolidWorks 2023）在低版本 ANSYS（如 2020）中可能无法直接导入，建议另存为低版本 STEP 或升级 ANSYS

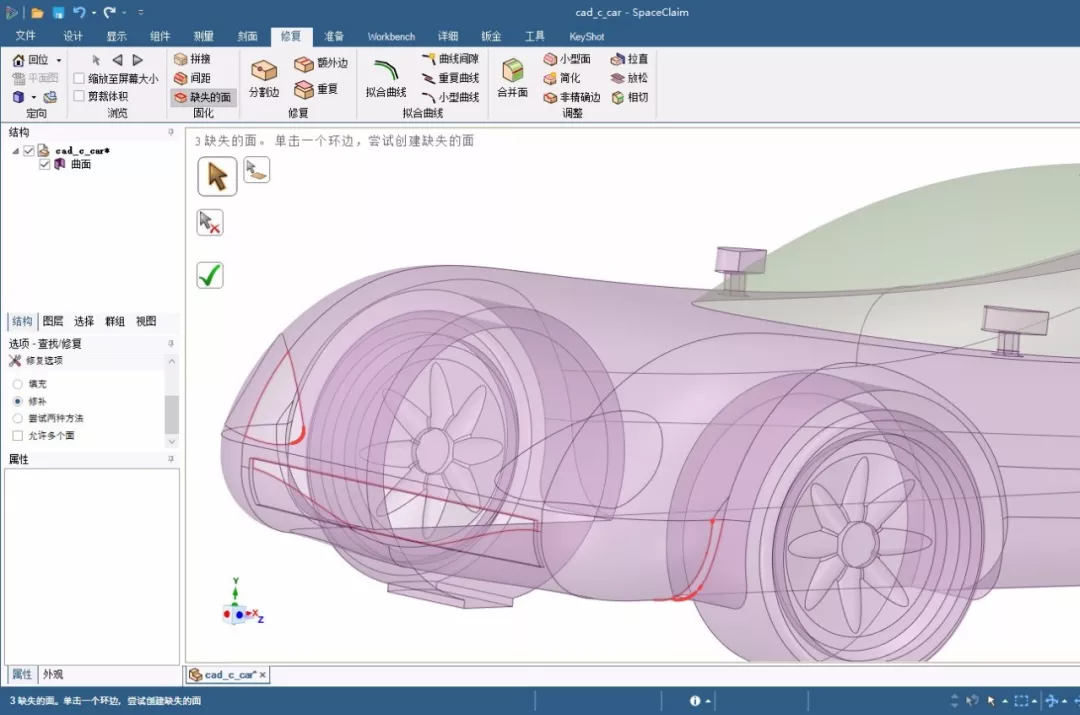

若导入后模型缺失面或线条，可尝试调整 IGES/SAT 导入选项中的 Tolerance 或取消 Defeaturing
如需具体操作某类文件（如 .dwg、.prt、.rst），可进一步说明文件类型和 ANSYS 版本，提供针对性步骤。
