creo参数化建模导入ansys

将 ‌Creo 参数化建模模型导入 ANSYS‌ 并实现高效协同仿真，主要有两种方式：‌静态导入‌ 和 ‌动态关联‌。根据当前（2026年5月）最新公开资料，推荐优先使用 ‌动态关联‌，以提升参数化设计与仿真迭代效率。

‌一、推荐方法：动态关联（适用于 Creo 7.0 及以下 + ANSYS 2022 R2）‌

该方法支持在 Creo 中修改参数后，ANSYS 自动更新几何、网格、边界条件和载荷，无需重复操作。

‌支持版本组合‌：

ANSYS 2022 R2 + Creo 7.0（经实测成功）‌‌

更高版本需等待官方适配

‌关键配置步骤‌：

确保 Creo 与 ANSYS 使用‌相同单位制‌（推荐：毫米-牛顿-秒）‌‌

在 Creo 中启用 ‌Pro/Toolkit‌ 与 ANSYS 的 ‌WBPluginCreoCOM.dll‌ 插件通信 ‌‌

通过 Creo 界面顶部新增的 ‌“Workbench” 按钮‌ 一键发送模型至 ANSYS Workbench ‌‌

‌优势‌：

修改 Creo 尺寸 → ANSYS 自动刷新几何与网格，‌边界条件保持绑定‌ ‌‌

支持结构静力学、热分析、流体耦合等多物理场 ‌‌

模型历史可追溯，提升设计审计性 ‌‌

‌注意事项‌：

每个零件在 Creo 中‌必须只有一个主体‌（避免导入后零件丢失）‌‌


复杂曲面或扫描特征可能无法完全映射，建议保留基础拉伸/旋转特征 ‌‌

‌二、替代方法：静态导入（适用于所有版本）‌

若无法配置动态关联，可使用标准格式导出后导入 ANSYS：

‌推荐格式‌（按兼容性排序）：

‌STEP (.stp/.step)‌：几何信息保留完整，推荐用于 Workbench ‌‌

‌IGES (.igs)‌：较老格式，可能丢失特征树或面信息 ‌‌

‌Parasolid (.x_t)‌：高精度，适合复杂装配体 ‌‌

‌STL‌：仅用于可视化或 CFD 网格划分，‌不保留参数化信息‌ ‌‌


‌导入流程‌：

在 Creo 中另存为上述格式（如 STEP）

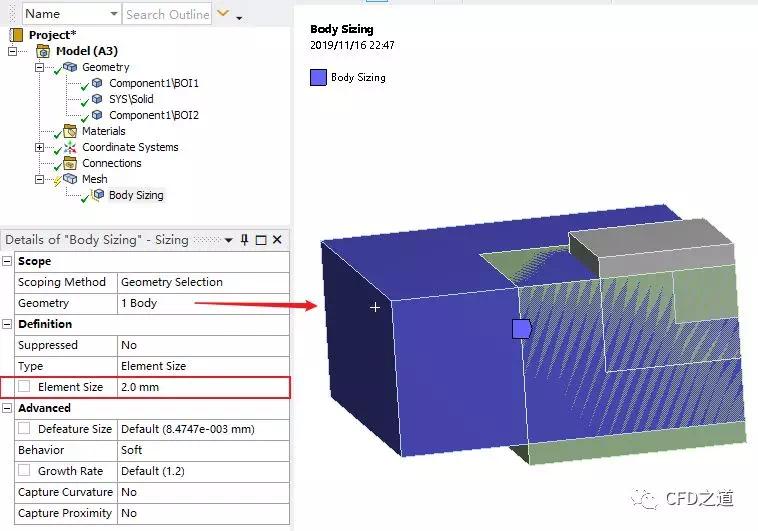

在 ANSYS Workbench 中添加 ‌Geometry‌ 模块

右键 → ‌Import‌ → 选择文件

必要时进行 ‌几何修复‌（如虚拟拓扑、面修复）‌‌

⚠️ 静态导入‌不支持参数同步‌：每次修改 Creo 模型后，需重新导出、导入、重划网格、重新定义边界条件。

‌三、参数化设置建议（提升仿真效率）‌

在 Creo 中使用 ‌参数表 + 关系式‌ 定义关键尺寸（如管径、壁厚）‌‌

pro

PIPE_ID = 100 // 公称直径(mm)

WALL_THICK = 6 // 壁厚(mm)

ELBOW_RADIUS = 1.5 * PIPE_ID

将参数名称以 ‌DS_ 开头‌（如 DS_PIPE_ID），便于 ANSYS Workbench 自动识别 ‌‌

在 Workbench 中勾选参数关联，即可驱动优化或参数扫描 ‌‌

‌四、资源推荐‌

‌视频教程‌（Creo 7.0 + ANSYS 2022 动态关联）：

Bilibili 教程 ‌‌

‌官方文档参考‌：

PTC Creo 与 ANSYS 集成指南（需登录）

如需进一步操作指导（如具体版本配置），可提供 Creo 和 ANSYS 的‌精确版本号‌。
