ansys导入db文件方法

在 ANSYS 中导入 .db 文件的方法，主要取决于使用的是 ‌经典 ANSYS（APDL）界面‌ 还是 ‌ANSYS Workbench‌。以下是两种主流方式：

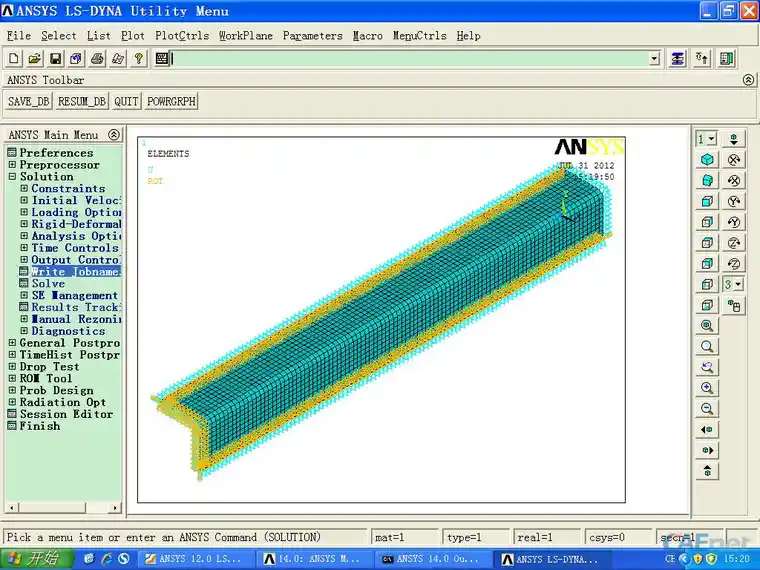

‌1. 在经典 ANSYS（APDL）中导入 .db 文件‌

‌操作步骤‌：

启动 ANSYS Mechanical APDL。

点击菜单栏 ‌File → Open‌。

在弹出的文件选择对话框中，定位到目标 .db 文件（如 Test.db）。

选中该文件并点击 ‌OK‌，模型即可加载。

‌注意事项‌：


.db 文件是二进制格式，‌必须用创建它的相同或更高版本 ANSYS 打开‌；低版本通常无法兼容高版本 .db 文件 ‌‌

若需查看生成该 .db 文件的命令流，可点击 ‌File → Write DB Log File‌，导出为 .lgw 文件（仅包含关键命令）‌‌

‌2. 在 ANSYS Workbench 中导入 .db 文件‌

Workbench ‌不能直接打开 .db 文件‌，但可通过 ‌External Model‌ 模块间接导入：

‌操作步骤‌：

在 Workbench 项目中，从工具箱拖入 ‌External Model‌ 模块到项目区域。


将 ‌External Model‌ 的 ‌A2‌ 单元（数据输出）拖拽连接到目标分析模块（如 Static Structural）的 ‌B4‌ 单元（数据输入）。

双击 ‌External Model‌ 的 ‌Setup‌，进入设置界面。

点击 ‌Location‌ 旁的 ‌Browse‌ 按钮，选择目标 .db 文件。

点击 ‌Update‌ 更新模型，完成导入 ‌‌

‌替代方法‌（适用于跨版本或兼容性问题）：

若 .db 文件由高版本 ANSYS 创建，可先在高版本中导出为 ‌.cdb‌ 或 ‌.dat‌ 格式：

在 APDL 中：‌Preprocessor → Archive Model → Write → 选择 DB All finite element information → 保存为 .cdb‌ ‌‌

然后在 Workbench 中通过 ‌External Model‌ 导入 .cdb 文件 ‌‌

‌补充说明‌

.db 文件是 ANSYS 的‌二进制数据库文件‌，‌不能用文本编辑器直接阅读‌，即使打开也多为乱码 ‌‌

若需合并两个 .db 文件中的模型，建议使用 ‌cdwrite / cdread‌ 命令导出/导入模型数据，避免编号冲突 ‌‌

如需进一步操作指引，可参考官方文档或相关教程：

ANSYS Help Documentation
