ansys如何建立模型

在 ANSYS 中建立模型，主要分为‌几何建模‌和‌有限元建模‌两个阶段。根据当前主流版本（如 ANSYS 2026）及公开资料，推荐使用 ‌DesignModeler‌ 或 ‌SC (Synchronous Technology)‌ 进行几何建模，再通过 ‌Meshing‌ 模块划分网格，最终形成有限元模型。

‌一、几何建模方法‌

ANSYS 提供两种主流建模方式：

‌自底向上（Bottom-Up）‌：从点 → 线 → 面 → 体逐步构建。

‌自顶向下（Top-Down）‌：直接创建基本体素（如立方体、圆柱），再通过布尔运算组合。

推荐使用 ‌DesignModeler‌（适用于 Workbench 环境），操作更直观，支持参数化建模 ‌‌

‌基本步骤（以 DesignModeler 为例）‌：

在 ‌ANSYS Workbench‌ 中，拖入 ‌Geometry‌ 模块。

双击进入 ‌DesignModeler‌，选择单位（建议设为 ‌mm‌）‌‌

使用 ‌Sketching‌ 工具（如 Rectangle、Circle）绘制二维截面。

使用 ‌Extrude‌（拉伸）、‌Revolve‌（旋转）等生成三维体。

复杂结构可通过 ‌布尔运算‌（Add/Subtract/Intersect）组合或切割体 ‌‌

关键尺寸可设为 ‌参数（Parameters）‌，便于后续优化和自动更新 ‌‌

示例：创建带孔的长方体


拉伸一个长方体；

在顶面画圆并执行 ‌Subtract‌ 操作挖孔 ‌‌

‌二、有限元建模（网格划分）‌

几何模型完成后，需生成有限元网格：

在 Workbench 中，右键 ‌Geometry‌ → ‌Create Mesh‌，进入 ‌Meshing‌ 模块。

设置 ‌Element Size‌（单元尺寸）或使用 ‌Sizing‌ 控制局部网格密度。

选择 ‌Mesh Method‌：

‌Automatic‌（自动）：适用于简单几何；


‌Sweep‌（扫掠）：适用于长条形体；

‌MultiZone / Hex Dominant‌：用于六面体主导网格 ‌‌

点击 ‌Generate Mesh‌ 生成网格 ‌‌

对于裂纹等特殊结构，需在尖端加密网格（如首层尺寸为裂纹长度的 1/9），并采用 ‌Sweep + 共用关键点‌ 技术 ‌‌

‌三、其他建模方式（补充）‌

‌导入外部 CAD 模型‌：支持 STEP、IGES、SAT 等格式，适合复杂结构 ‌‌

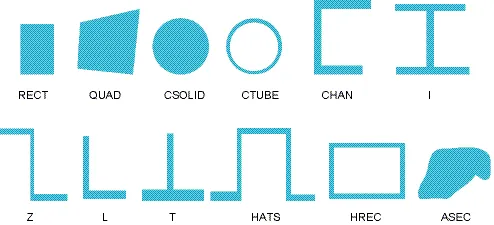

‌命令流建模（APDL）‌：适用于批量或变截面梁等规则结构，如定义截面、端点、赋材料属性后划分梁单元 ‌‌

‌直接生成有限元模型‌：手动定义节点和单元编号，适用于简单问题，但不易修改 ‌‌

‌四、推荐学习资源‌

ANSYS DesignModeler 参数化建模快速上手 ‌‌

ANSYS 变截面工字梁命令流建模 ‌‌

ANSYS 官方教程（需登录账号）：ANSYS Learning Hub

💡 ‌提示‌：初学者建议从 ‌Workbench + DesignModeler‌ 入手，操作直观；若涉及重复分析或参数化研究，务必掌握 ‌参数化建模‌ ‌‌
