catia文件如何导入ansys

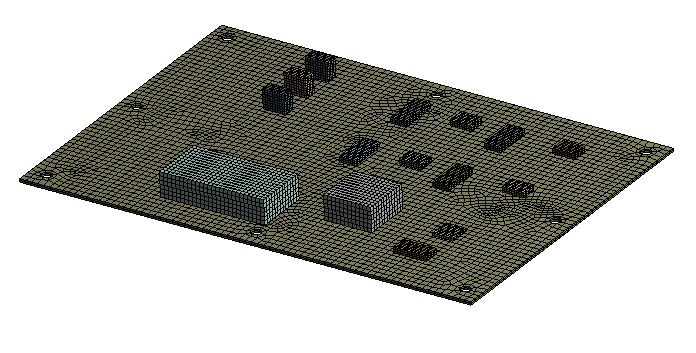

将 CATIA 数据导入 ANSYS 主要有‌直接接口导入‌和‌中间格式转换‌两种方式，具体取决于软件版本及安装配置。

直接接口导入

若 ANSYS 安装时勾选了 CATIA 接口模块，可直接读取 CATIA 文件。

‌菜单操作‌：在 ANSYS 界面选择 File > Import > CATIA V5，支持 .CATPart 和 .CATProduct 格式 。‌‌‌

‌参数设置‌：导入对话框中可勾选 Allow model defeaturing 以自动修复微小几何特征，并根据需要选择导入实体、面或线框 。‌‌‌


‌版本支持‌：ANSYS 2020 等较新版本支持 CATIA V5 R2 至 R21 创建的对象，高版本 CATIA 文件可能需降级保存 。‌‌‌

中间格式转换

若直接导入失败或无接口模块，可转换为通用中性格式。

‌推荐格式‌：优先导出为 ‌Parasolid (.x_t)‌ 格式，几何完整性较好；其次选择 ‌STEP (.stp)‌ 或 ‌IGES (.igs)‌ 。‌‌‌

‌导出设置‌：在 CATIA 导出 STEP 时建议勾选“缝合曲面”选项，减少破面问题 。‌‌‌


‌导入操作‌：在 ANSYS 中通过 File > Import 选择对应格式文件导入 。‌‌‌

关键注意事项

‌单位一致性‌：CATIA 默认单位为毫米 (mm)，ANSYS 默认为米 (m)，导入后需确认并调整单位系统 。‌‌‌

‌文件路径‌：文件名及保存路径‌不能包含中文字符‌，仅使用英文或数字，否则可能导致识别失败 。‌‌‌

‌显示修复‌：若导入后显示为线框，需在 PlotCtrls > Style > Solid Model Facets 中调整为法线面显示实体 。‌‌‌
