ansys中怎么建立法向方向

在 ANSYS 中建立或调整‌法向方向‌，具体操作取决于所使用的模块（如 Meshing、Workbench、APDL）以及应用场景（如接触分析、网格生成、载荷施加等）。以下是常见场景下的操作方法：

‌1. ANSYS Meshing 中调整表面法向‌

适用于 Fluent 等流体仿真前的网格处理：

‌显示法向‌：

右键点击目标表面 → 选择“Create Named Selection”（若未命名）。

菜单栏：‌View → Thick Shells and Solids‌，可显示法向箭头（蓝色为正向，指向域外）。

‌反转法向‌：

‌方法1（直接选择面）‌：

按 ‌F6‌ 进入面选择模式。

选中目标面（高亮橙色）。

右键 → ‌Flip Face Normal‌，或使用快捷键 ‌Ctrl + F‌。


‌方法2（通过 Named Selection）‌：

在模型树中展开 ‌Named Selections‌。

右键目标选择集 → ‌Edit‌ → 选中子面 → 右键 → ‌Flip Face Normal‌。

法向必须指向流体域外部（如出口），否则 Fluent 会误判为入口 ‌‌

‌2. ANSYS Workbench 中调整几何面法向‌

适用于壳单元偏置、接触定义等：

‌查看法向‌：

在 ‌DesignModeler (DM)‌ 或 ‌Mechanical‌ 中，选中面后，‌绿色一侧为法向正向‌，灰色为负向 ‌‌

坐标系蓝色 Z 轴通常与法向正向一致。


‌反转法向‌：

在 ‌DM‌ 中：‌Tools → Surface Flip‌，选中需翻转的面即可 ‌‌

‌壳单元偏置与法向关系‌：

偏置类型（Top/Bottom/Middle）基于法向方向决定厚度延伸方向 ‌‌

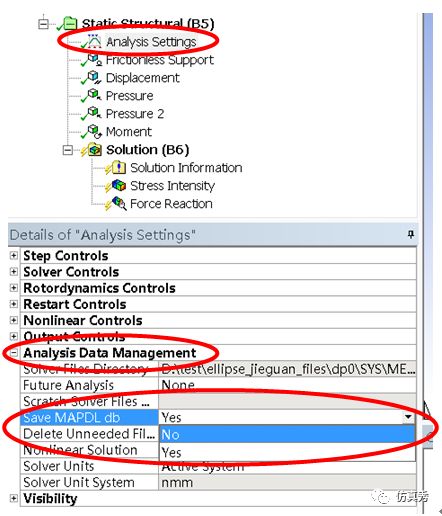

‌3. 经典 ANSYS (APDL) 中调整接触/目标单元法向‌

用于接触分析：

打开 ‌接触管理器‌（Contact Manager）：

接触建立后，点击命令流窗口旁的 ‌Contact Manager‌ 按钮。

选中接触区域（如 ID=4）→ 显示接触单元或目标单元法向（蓝色坐标系表示方向）。


若法向同向（非相对），点击 ‌反转法向‌ 按钮使其相对 ‌‌

‌4. 施加沿法向的载荷（如压力、力）‌

‌默认行为‌：在面上施加压力或集中力时，‌默认方向为该面法向‌ ‌‌

若需‌自定义方向‌（非法向）：

定义‌局部坐标系‌，使某轴与所需方向一致。

在加载时切换到该局部坐标系，沿对应轴施加力 ‌‌

‌关键提示‌

‌法向一致性‌ 对接触分析、流固耦合、壳单元偏置等至关重要。

建议在‌网格生成阶段（Meshing）或几何阶段（DM）‌ 就确认法向，避免后处理中修正。

如需进一步操作指导，可访问官方资源：ANSYS Learning Forum。
