将 Pro/E（Creo）模型导入 ANSYS，有多种方法，根据软件版本、是否需要参数传递、以及对模型完整性的要求，可选择不同策略。以下是主流且可靠的方法总结：一、推荐方法（适用于大多数情况）
使用中间格式 IGES 或 STEP 导入
优点：兼容性好，几乎适用于所有 ANSYS 版本。
步骤：在 Pro/E 中打开模型（Part 或 Assembly）。
点击 File → Save a Copy。
类型选择 IGES (*.igs) 或 STEP (*.stp)。
保存路径避免包含中文或空格（如 D:\model.igs）。
启动 ANSYS，进入 Geometry 或 DesignModeler。
选择 Import Geometry → IGES/STEP，加载文件。
注意：导入后可能出现几何断裂，可在 ANSYS 中使用 Defeature、Merge Keypoints、Delete Small Faces 等工具修复
二、直接接口连接（需安装专用模块）
适用于 Pro/E 与 ANSYS 安装在同一台机器，且版本兼容（Pro/E 版本 ≤ ANSYS 版本）
前提条件：ANSYS 安装时必须勾选 ANSYS Connection for Pro/ENGINEER（代号 82）或 Interactive for Pro/ENGINEER（代号 83）
Pro/E 安装路径不含空格（如 D:\proe 而非 C:\Program Files\proe）
操作步骤：配置 ANSYS 接口：打开 ANS_ADMIN Utility → Configuration Options → Configure Connection for Pro/E。
指定 Pro/E 安装路径、图形类型（如 Win32）、语言（usascii）等
在 Pro/E 中打开模型（确保在工作目录下）。
Pro/E 菜单栏右侧会出现 Ansys GEOM 按钮，点击它。
ANSYS 将自动启动，并弹出导入对话框，输入 .prt 文件名即可
⚠️ 注意：此方法在 ANSYS 5.7 及上面版本可能失效，因路径含空格或命令不兼容

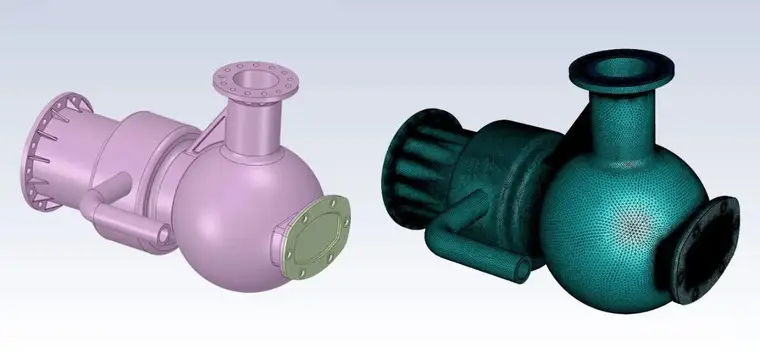

三、通过 Mechanica 模块生成求解文件（适合仿真分析）
适用场景：需直接在 ANSYS 中进行结构、热等有限元分析。
步骤：在 Pro/E 中打开模型，进入 Applications → Mechanica。
划分网格（Mesh）、定义材料、施加载荷与约束。
点击 Run → Solver: ANSYS，输出 .ans 文件
在 ANSYS 中通过 File → Read input from 导入该 .ans 文件。
优势：包含网格、载荷等信息，无需重新划分网格
四、使用 ANSYS Workbench（现代推荐方式）
适用版本：ANSYS 12.0 及上面（如 2025 R1）。
流程：在 Pro/E 中完成参数化建模（使用 工具 → 参数 定义尺寸参数）

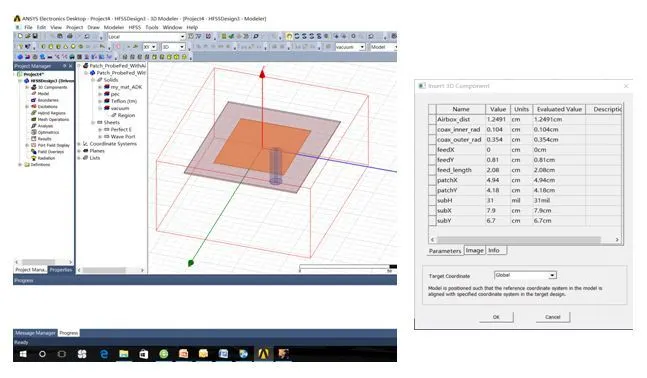

在 Workbench 中双击 Geometry，自动识别 .prt 或 .asm 文件。
Workbench 会自动关联 Pro/E 参数，支持参数化优化
优势：支持双向参数传递、批量仿真、自动更新模型
💡 提示：若使用 Creo 4.0+ 与 ANSYS 2023+，建议优先采用 Workbench + Direct Link，无需手动转换格式。
五、关键注意事项
单位一致性：务必在 Pro/E 和 ANSYS 中统一使用 国际单位制（SI）（长度：m，力：N，应力：Pa），避免结果失真
路径规范：所有文件和安装路径禁止含中文、空格或特殊符号
复杂模型建议简化：如螺钉、焊缝等细节可移除或简化，提升导入稳定性
如需详细图文教程，可参考以下资源：ProE模型导入ANSYS图文教程
