将CAD文件导入ANSYS进行仿真分析，关键在于选择兼容格式、正确导出、注意单位与几何质量。以下是基于最新公开资料（截至2026年）整理的通用流程：一、推荐使用的中间格式（优先级排序）
STEP (.stp/.step)：通用中性格式，兼容性最好，强烈推荐
IGES (.igs/.iges)：适用于曲面模型，但对实体支持略弱于STEP
Parasolid (.x_t/.x_b)：SolidWorks、NX等原生格式之一，兼容性良好
ACIS SAT (.sat)：AutoCAD、Inventor导出3D模型的稳定格式
DWG/DXF：主要用于2D图形，3D导入易出问题，需谨慎使用
⚠️ 避免直接导入原生CAD格式（如SolidWorks的.sldprt、CATIA的.CATPart），除非安装了对应接口插件，否则极易失败
二、通用导入步骤（以ANSYS Workbench为例）
在CAD软件中导出模型
打开你的CAD文件（如AutoCAD、SolidWorks等）。
使用“另存为”或“导出”功能，选择上述推荐格式之一（如STEP）。
保存路径使用英文路径，避免中文字符导致导入失败
在ANSYS Workbench中导入
启动 ANSYS Workbench。
在左侧工具箱中拖拽所需分析类型（如“Static Structural”）到项目区域。
右键点击“Geometry”单元格 → 选择 “Import Geometry” → “Browse”。
找到并选择你导出的文件（如.step），点击“打开”
检查与修复几何
导入后双击“Geometry”进入 DesignModeler 或 SpaceClaim。
运行 “Check Geometry” 查看是否有缝隙、重叠面、开放边等问题
若有错误，可使用：Heal 自动修复小缺陷；
Idealize → Suppress Small Features 忽略微小细节；
Sew / Fill 修补开放边界
设置单位一致性
右键“Geometry” → “Properties” → 在 “Unit System” 中选择与CAD模型一致的单位（如毫米或米）
单位不匹配会导致模型尺寸错误（如缩小1000倍）
后续操作

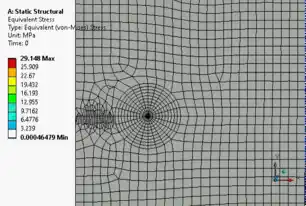

几何确认无误后，返回Workbench主界面，连接至 “Mesh” 模块生成网格。
设置材料属性、边界条件、载荷，最后求解分析
三、常见问题及解决方案
导入失败或模型缺失
原因：格式不兼容、几何开放、单位错误。
解决：改用STEP格式，确保模型为闭合实体，统一单位
模型过于复杂导致卡顿
建议：在CAD端简化模型（删除小圆角、孔洞等非关键特征），或使用 SpaceClaim记录简化流程 以支持后续自动更新
2D图形导入
可导出为 .dta 或 .dwg，再通过 “File → Import → ANSYS Input File (.dta)” 导入
更推荐将2D图形拉伸为3D实体后再导出为STEP/SAT格式
四、辅助工具建议
使用SpaceClaim（集成于ANSYS）进行几何清理与简化，尤其适合频繁更新的装配体
保持ANSYS版本较新，旧版本（如2020）对新CAD格式（如2023版SolidWorks）支持较差
如需具体CAD软件（如AutoCAD、SolidWorks）的导出操作指南，可进一步说明使用的软件名称。
