Allegro导入网表后放置元器件的方法

很多刚开始接触这个Allegro软件的同学，就有这样的疑问，我的原理图的网表都已经导入到PCB中了，为什么PCB板上什么都没有呢？元器件、飞线等都没有。其实，只要是网表导入到PCB中，器件都是在后台显示，需要指定元器件 封装库 ，然后手动放置出来，下面我们详细介绍一下操作的办法：

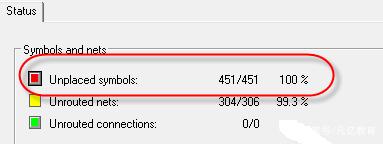

第一步，需要检查原理图的网表是否导入成功，执行菜单命令Display，在 下拉菜单  中选择Status，整个PCB文件的状态，如下图所示，进入到状态的界面，最上面一栏是Symbols and nets的选项，网表导入成功的情况下，这里是有数据的，没有导入成功的话，这里的数据全部是零。如下图所示，这个案例就表示了网表已经成功导入，一共有451个器件，现在这些器件全部在后台，并未放置到PCB中，我们要做的就是将这些器件放到PCB中，进行PCB设计；

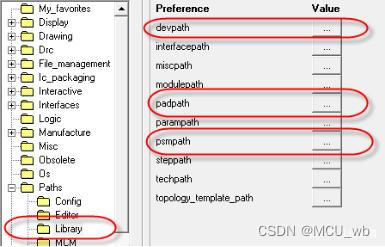

   第二步，查看了状态之后，需要指定封装库路径，才可以将PCB器件全部放置出来，执行菜单命令Setup-User preference，进行 参数设置  ，如图所示，在弹出的界面中，在左侧选择Paths，下面选择到Library，进入到封装库指定，需要指定三个封装库路径：Devpath：指定封装的device文件；Padpath：指定封装的焊盘文件；Psmpath：指定封装的psm文件；


   第三步，指定好封装库路径之后，进行器件的放置，点击Place-Quickplace，进行器件的快速放置，如下图所示；


   第四步，在弹出的界面中，如下图所示，在Placement Fillter选项中选择Place all component放置所有的元器件，在Edge中可以选择放置的位置，在Board Layer可以选择放置的层，然后，点击OK，放置元器件；
