1、添加VIA过孔，即自己自定义的过孔。

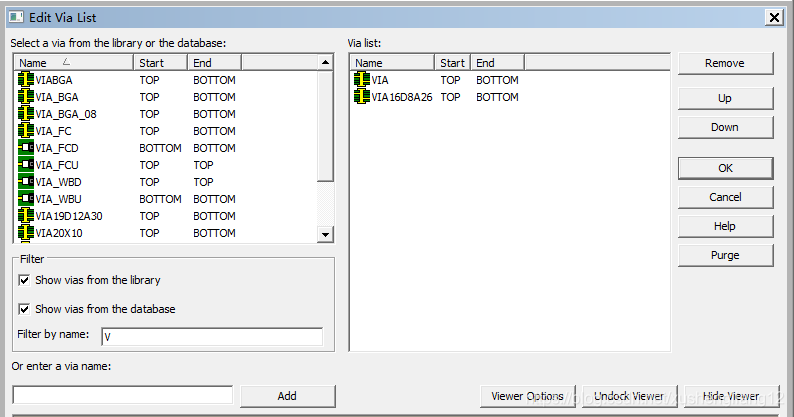

打开约束管理器Constraint Manager→Physical→ALL Layers→Vias，最下行点击出现以下界面：
双击左边的过孔型号，即完成添加。
2、区域规则设置。

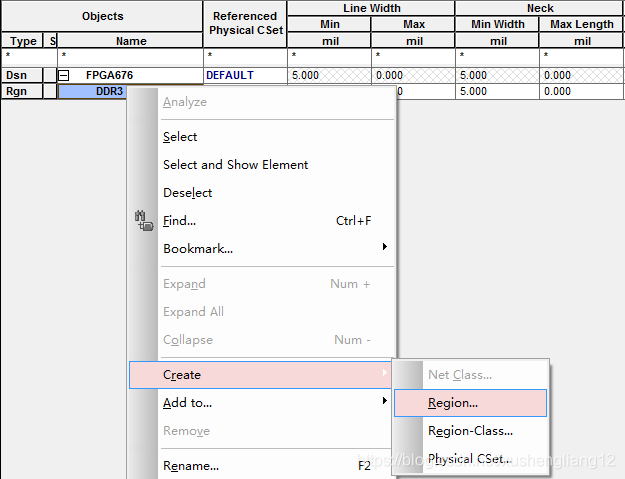

（1）打开约束管理器Constraint Manager→Physical→Region→ALL Layers，

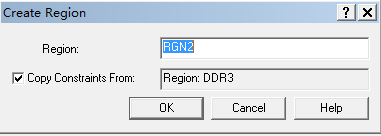

创建一个区域名：
（2）在PCB editor，Shape→Polygon,Active class选择Constraint Region,Subclass选择ALL，Assign to Region选择刚才新建的Region名。
3、BGA扇出操作
选择Route→Creat Fanout,设置相应的Options选项，选中要扇出的 BGA 器件即可。
