引言
Cadence16.6软件进行 电路 板的设计时，从PCB到原理图的过程中，可能会遇到网表导入失败的问题。
1、问题出现
我是开始导入正常，且正常布局布线完成后进行 DRC 检查时出现报错：

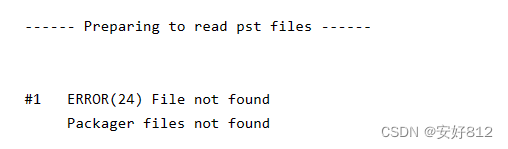

#1 ERROR(24) File not found
2、分析问题
该错误提示没有找到文件。我这时想到我的原理图在layout过程中修改了命名，且修改了 原理图及PCB 所在文件夹名称。
3、 解决 问题
将最新的.DSN文件导出网表，重新导入PCB。问题就被解决了。

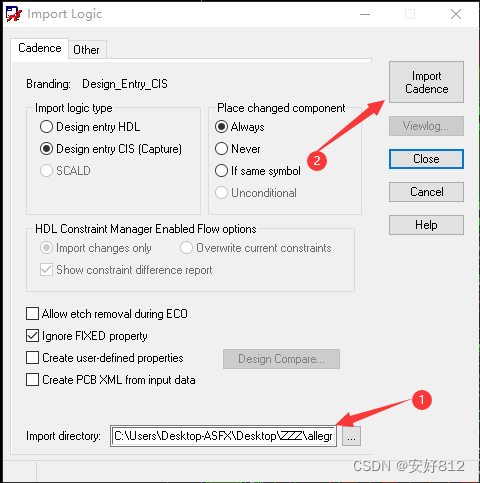

这里主要注意的点：Import directory一定要选择到网表所在的最后一级文件目录；
