Allegro中网表导入与器件放置方法

封装库 路径的指定

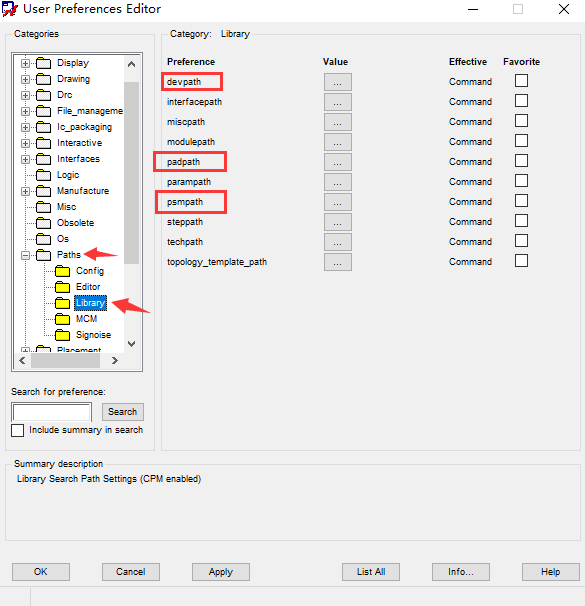

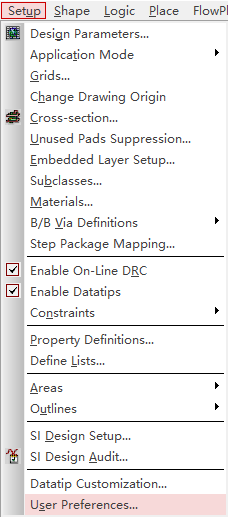

Setup-User Perference-Paths-Library中zhi’dzhid


   特别关注一下三个路径：

• devpath：用于第三方网表（other方式导出的网表），由于通常只用第一方网表，所以其实这项可以不管。
• padpath：PCB封装的焊盘存放的路径
• psmpath:PCB封装焊盘中使用的Flash文件、PCB封装焊盘使用的Shape文件等内容存放的路径。

dra文件为图形文件， pad为焊盘文件， ssm是shape symbol， psm是package symbol

在路径中添加需要调用的器件库的位置。

网表导入

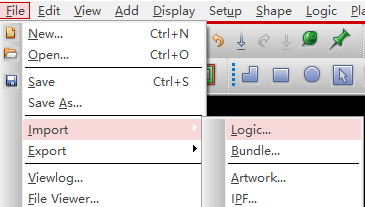

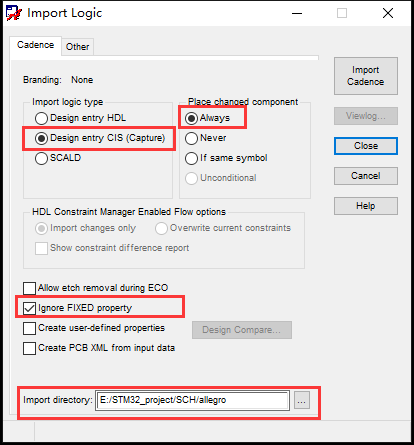

file-import-logic


   导入第一方网表，点击import candence

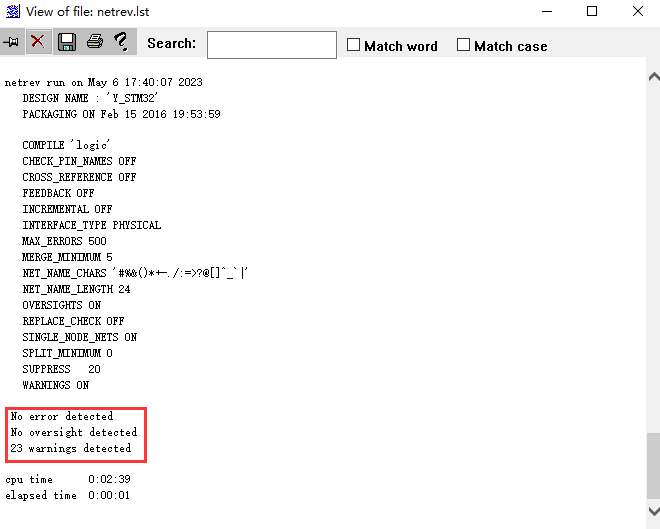

   导入后页面弹出的 报告 中最下面显示警告和错误

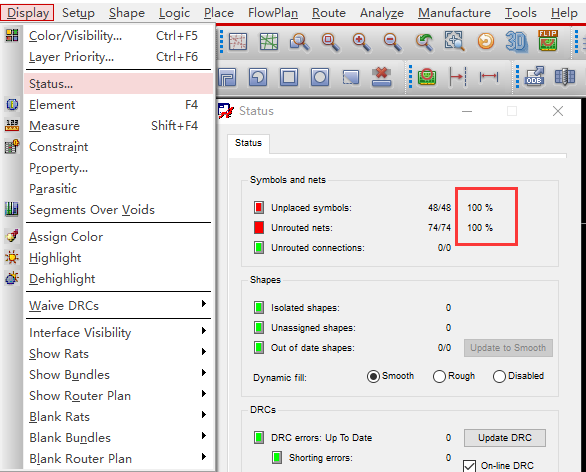

display-status中看到未链接的均是100%表示导入成功。


   此为未导入之前的状态。

器件放置

自动器件放置

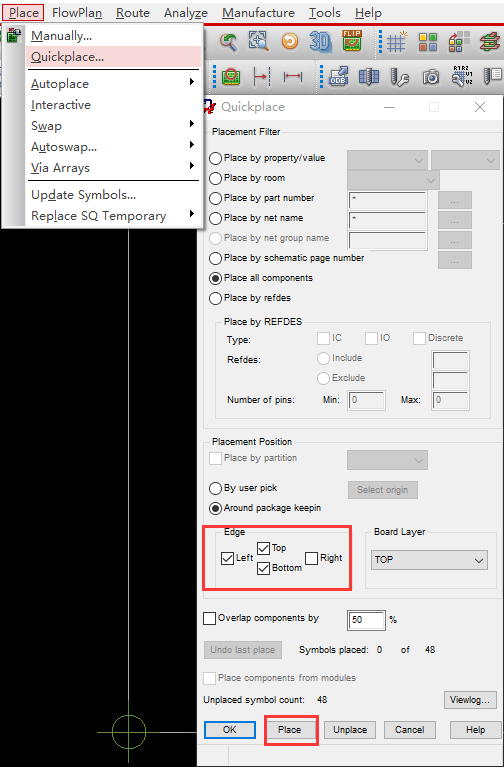

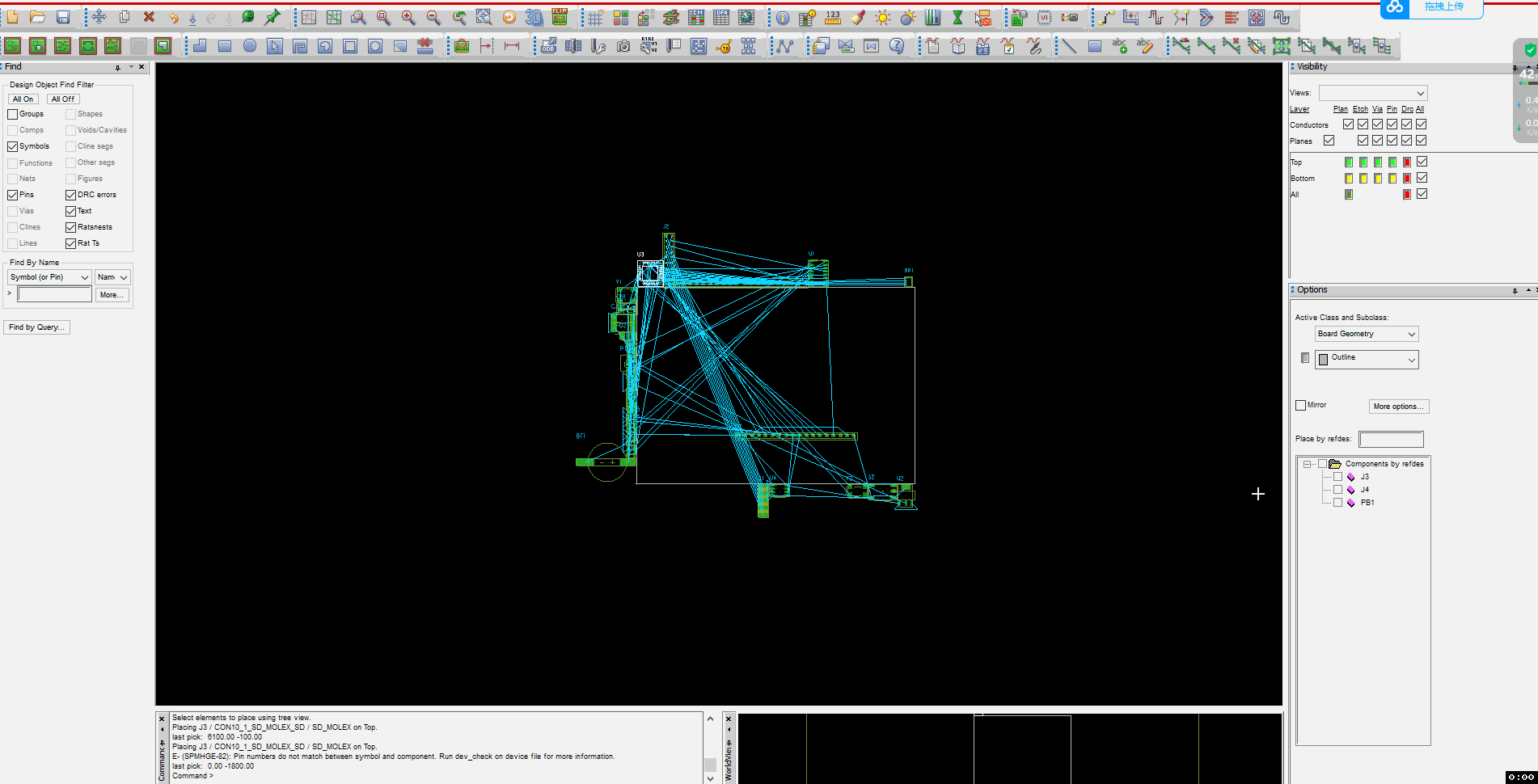

place-quickplace-选择放置出来时的位置排布，如放在上左下边-点击place后实现放置。(只能放置出无警告的器件)

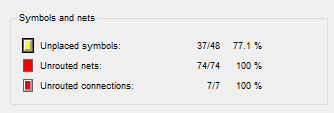

   再次查看状态可以看出，出现警告的器件没有被放置。

手动器件放置

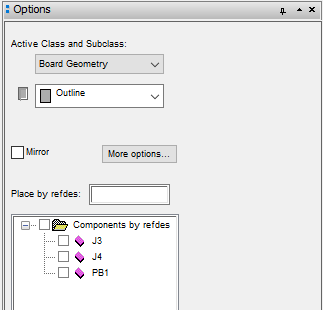

右侧option中出现未自动放置的器件，点击器件进行放置时会出现相关的报错，根据报错进行修改后进行放置。

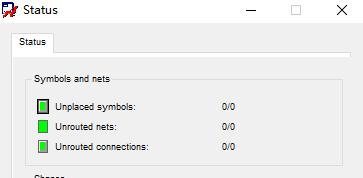

   修改完成后即可放置成功。

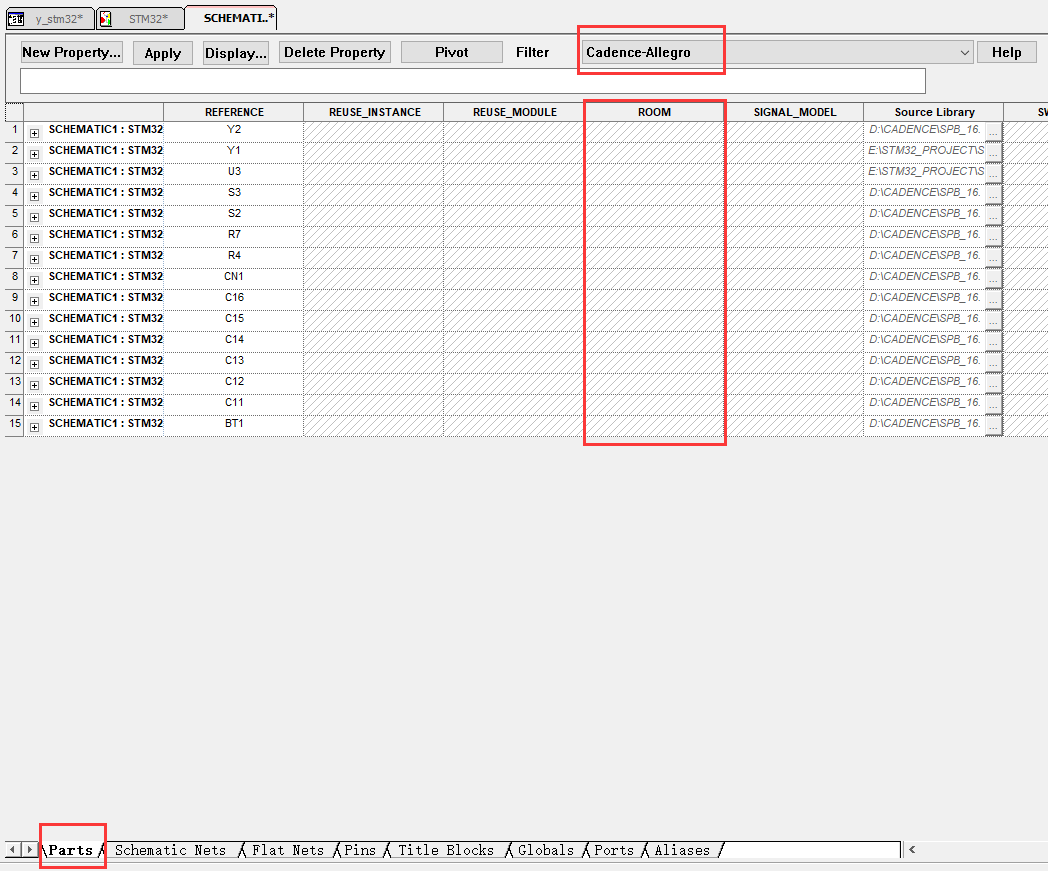

room器件放置

Allegro学习笔记——按ROOM放置元件

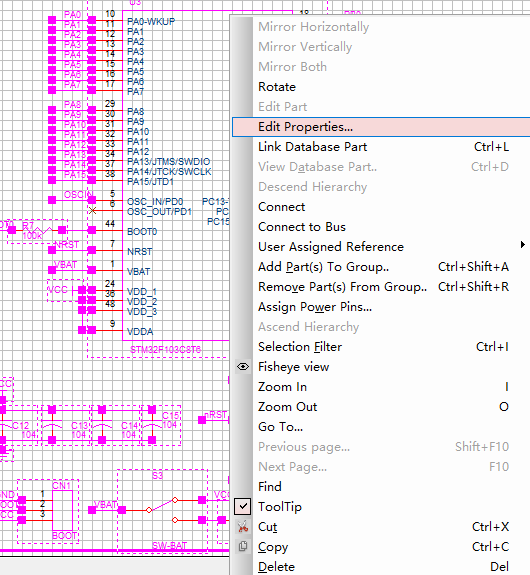

   即将某一模块的器件在一个位置进行放置。（凡忆130讲P30 3:29有讲）

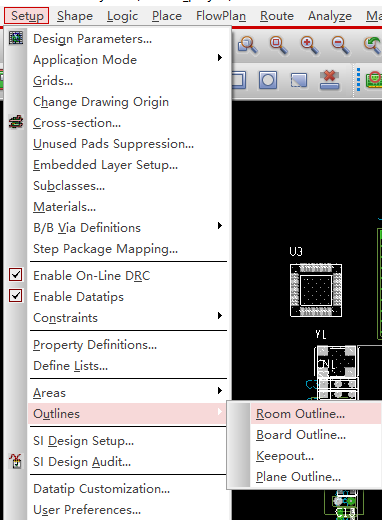

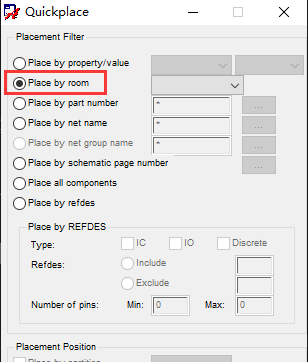

   导出网表后，在allegro中绘制room框，并以room为单元放置。
