Allegro中无法放置元件库的解决方法

1     背景

当capture完成原理图绘制，生成网络表并导入allegro PCB 文件时，出现封装存在但是无法放置元器件的情况，并出现如下提示：

E- Cannot load symbol 'HDMI-19CKT'

E-  because WARNING(SPMHUT-127): Could not find padstack SMD_12X104_RECT.

Command框提示：因为找不到焊盘文件，没法加载元件符号。

2     问题原因

3     出现此类原因主要有两种

3.1   Allegro中设置的路径中无法找到焊盘文件；

解决方法：在padstack文件拷贝到对应路径的文件夹中来，或者在设置中加入该焊盘所在的路径。

Setup->user preference editor->path->library-padpath

3.2   缺少焊盘文件

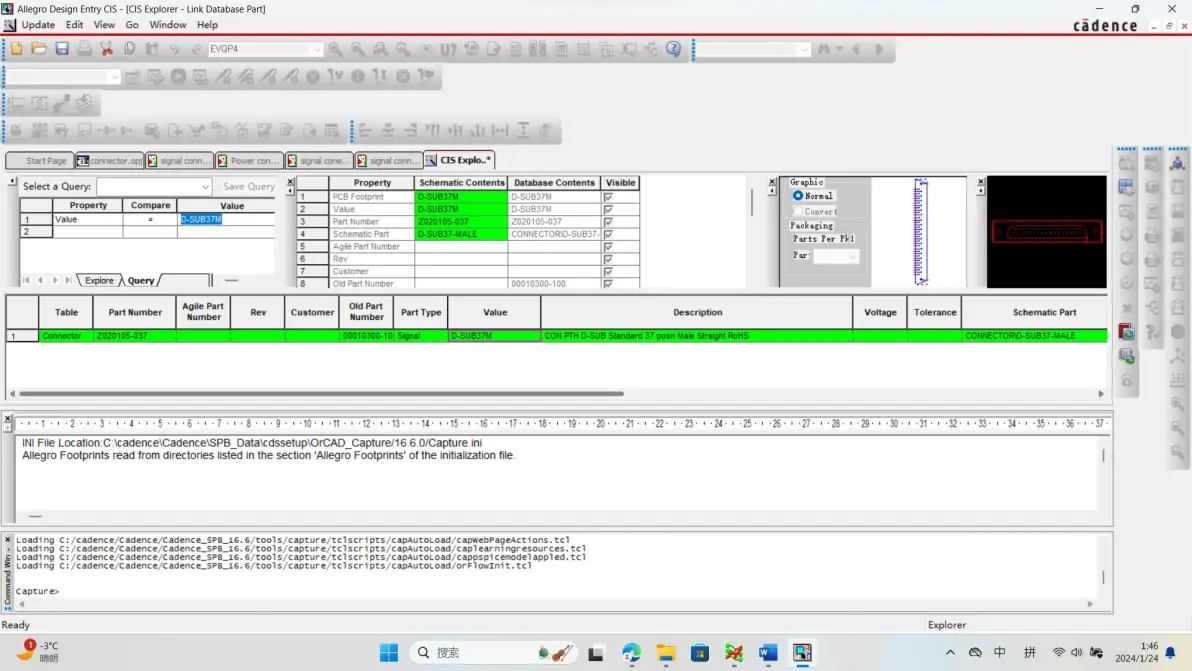

由于使用了在线的cadence cis系统（关于共享元器件信息系统cis，可查看我前期的内容，免费提供用户测试账号登录使用。），在原理图设计进行元器件选取时能已预览到元器件符号和封装，如图所示，所有封装文件是存在的。

因此我们需要从封装文件库中提取pad文件。对于不同的封装，我一般采用如下三种方法。

1)       规则的焊盘（circle圆形，square方形，oblong椭圆形，rectangle矩形，octagon八边形）

用PCB editor或者package editor打开元器件封装dra文件，tools-padstack-modify design padstack，选中焊盘文件 edit 在pad design中打开，重新保存相同名字的焊盘文件至设置的焊盘路径即可。

2)       不规则焊盘（shape）

用PCB editor打开元器件封装dra文件，file-export library,设置好路径后，点击export，将会导出对应焊盘文件、shape文件，然后将导出的文件分别拷贝到allegro路径下设置的文件夹。其中pad文件为焊盘文件，ssm和dra文件为shape文件，需放置到psmpath对应路径的文件夹中。

3)       多个封装焊盘缺失

关于多个封装库中均存在焊盘缺失的情况，我们可以采用批处理脚本结合生成脚本的方式来完成。这部分内容我将在下一章节进行展示。关注我，硬件石头哥，欲知后事如何，请听下
