Allegro快速定位元器件方法

本人在Allegro布局时要经常寻找一些元器件，每次选择后只是高亮显示被选中的元件，因为这个板的元器件数量太多而且各种颜色都有，寻找高亮的元件也很麻烦，能不能高亮的同时鼠标自动定位呢?望高手给个方法。谢谢！

下次查找时 先点show element命令

查找选择后，点击一下WorldView窗口。有多个元件被选择，可多次点击WorldView窗口。

这个办法不错，多谢了。

多谢，受教了。

用show element命令不用点world view，show element选中元件后会弹出一个对话框，点击origin-xy后面的坐标鼠标就自动定位到元件处。

把视图放大到大小看着更方便。

多谢高人指教了。

多谢了

寻找期间的方法很多，可以原理图关联，如果像小编说的要鼠标定位的话我觉得可以选移动命令，然后再find填上你要找的器件名称，回车键或者鼠标重新移到板上就行了

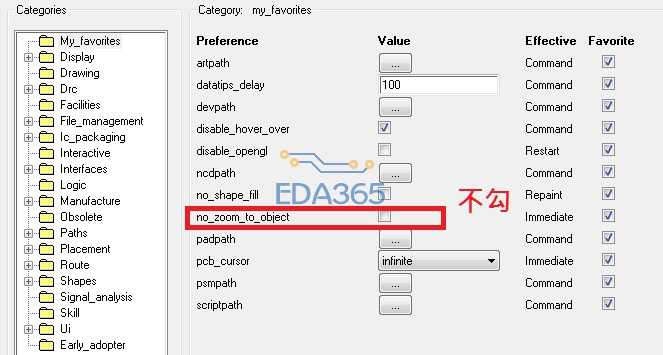

User Preferences Editor\ui\zoom\no_zoom_to_object  取消  然後放大畫面 去FIND 選器件 , 畫面自然會移到物件位置的中間,  no_zoom_to_object  打勾  在placement下 呼叫物件是將物件移到你現在畫面中間 .

我试过了不行，可能是版本的问题吧，我的版本是16.2的。

都可以ㄚ 15.7 就有的基本功能阿

可是我的真不行，只是高亮，画面不移动。

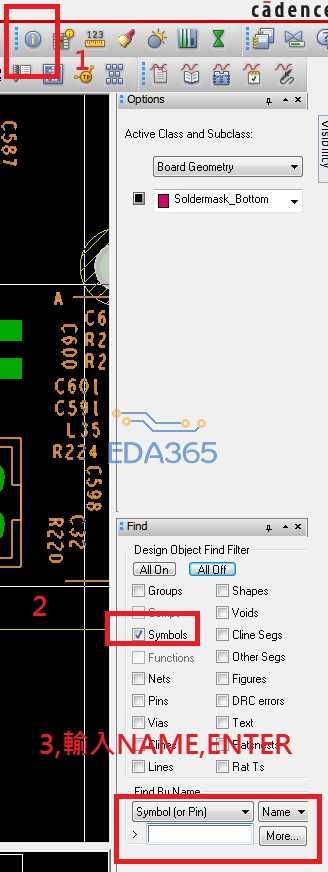

no_zoom_to_object  取消  將畫面放大些移到板外, 選I  在find 選symbol ,FIND BY NAME 輸入"物件名" ENTER.

原来是要先选择Show Element才可以，多谢您的热心解释！
