Allegro学习笔记---2.新建PCB、导入网表、元器件快速导入PCB

一、前期准备

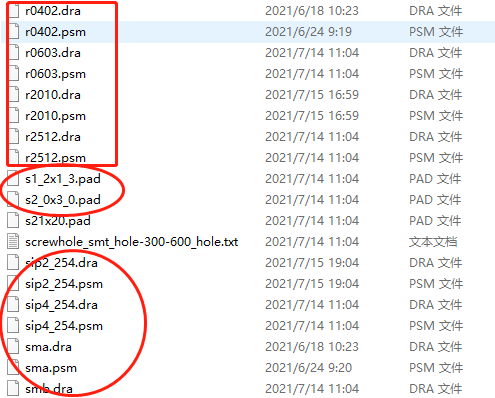

   1.将需要用到的PCB封装库和焊盘库准备好，如下图，一般是将.dra .psm .pad文件都放到同一个文件夹A下面

   dra: 可编辑 的pcb封装文件

   psm:被调用的 pcb封装 文件，不可编辑

   pad：焊盘文件

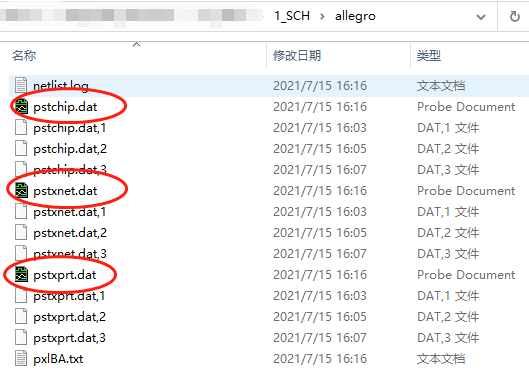

2.先用orcad capture导出网表文件，一般是在allegro文件夹下面，如下图，allegro文件夹下即为原理图导出的网表

二、Allegro导入网表

   1.新建PCB文件

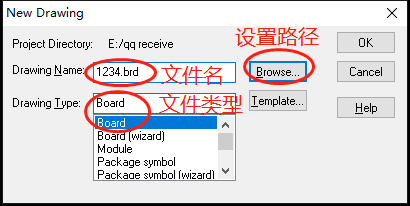

File-New，弹出的窗口中选择Board，然后选择保存路径和 文件名  。

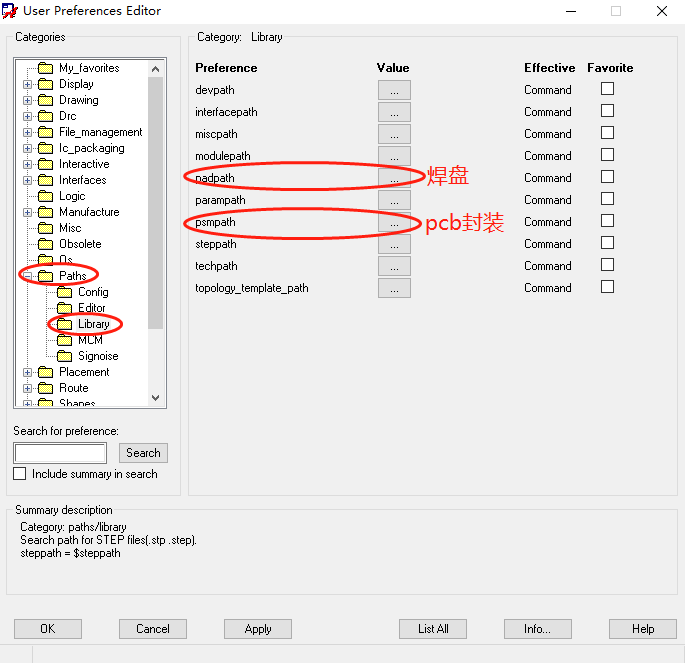

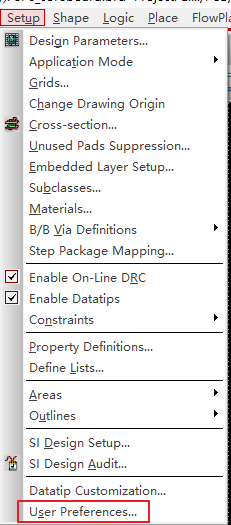

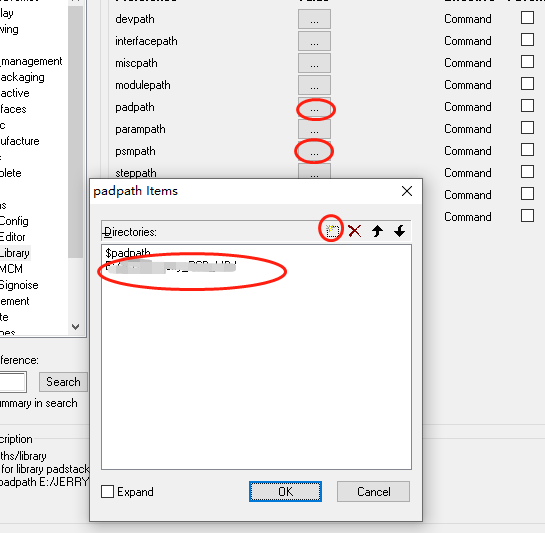

2.设置库的路径，在padpath、psmpath后面选择准备好的PCB和焊盘路径，即第一步 中文 件夹A的位置。

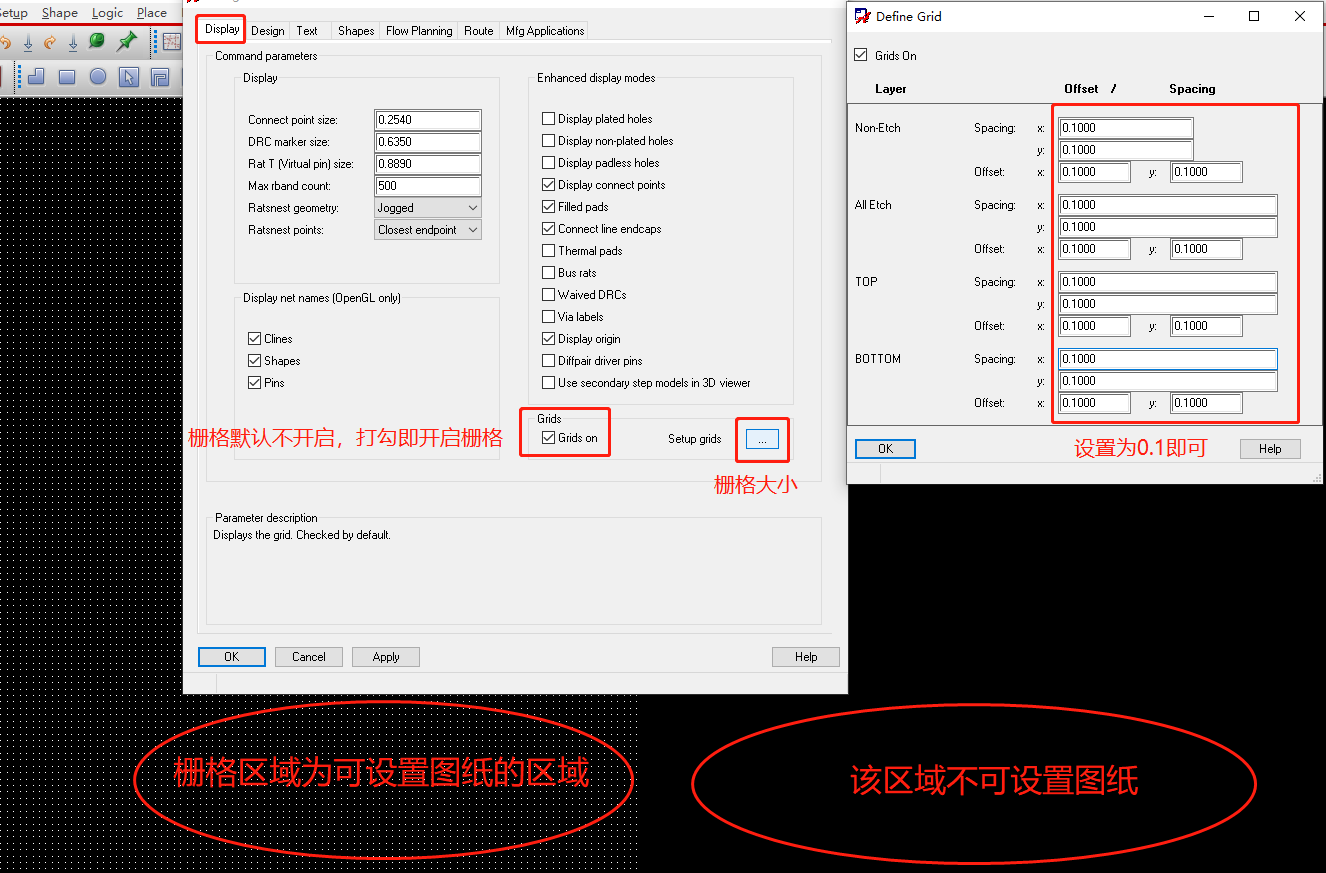

2.设置原点和栅格

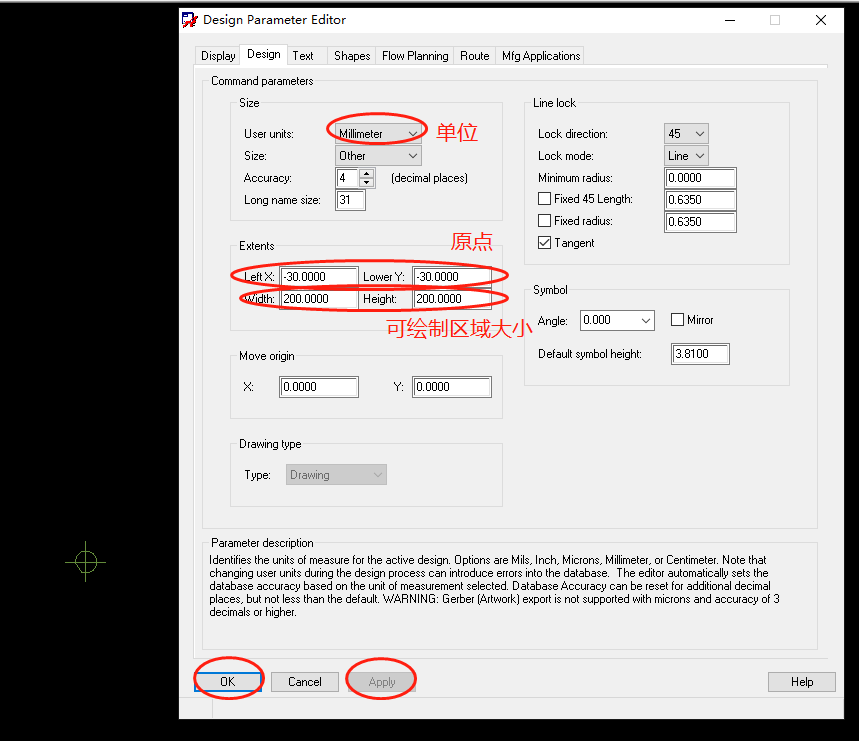

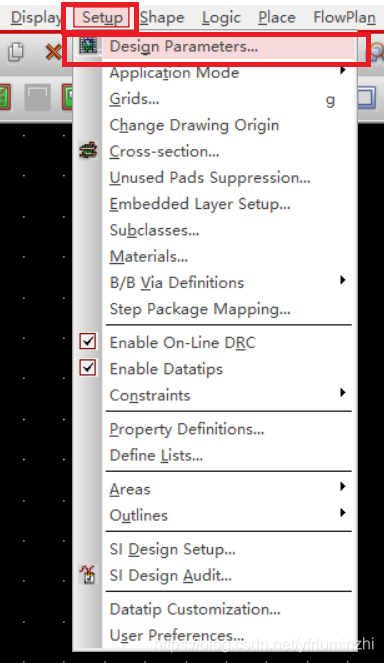

   点击Setup-Design Parameters…，然后在Design Parameter Editor  中选择Design，默认的尺寸为mil，修改为mm，然后将原点位置改为-30，-30；可操作的图纸面积改为200*200，然后点击应用即可。

3.绘制PCB板框

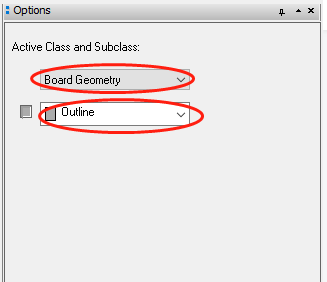

   先确认Options下的Class和Subclass分别为Board Geometry和 Outline

确定之后可以选择左边工具中的线或者矩形

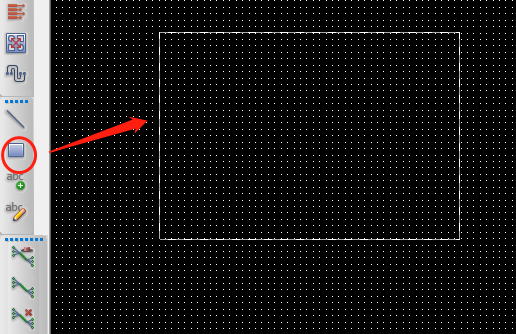

选择矩形适合绘制长方形的边框，直接拖动即可绘制

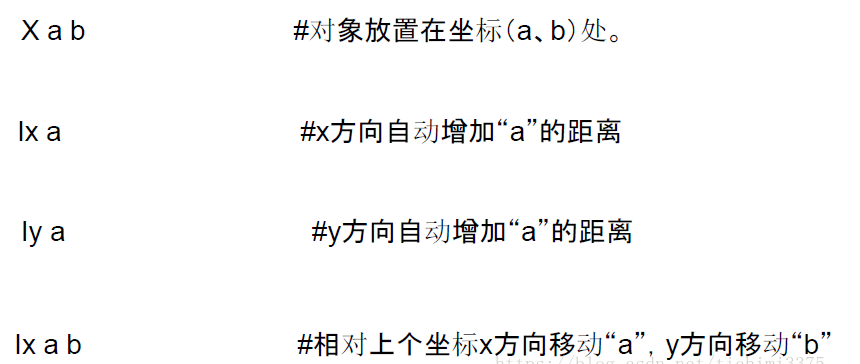

使用线段绘制需要用到绘制命令

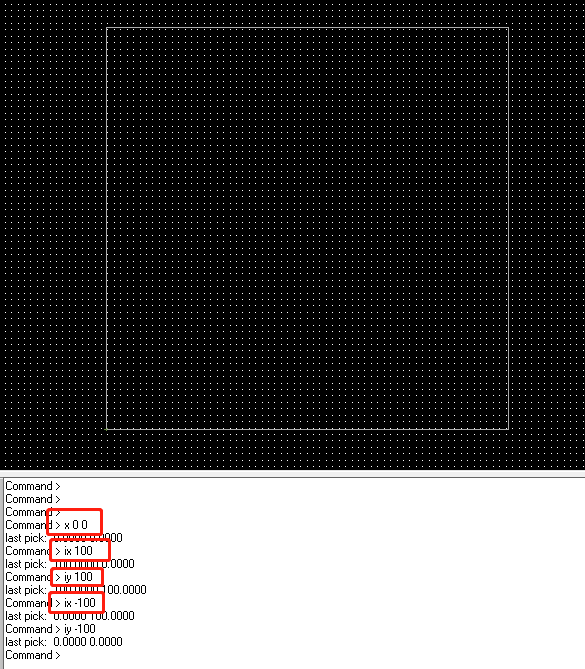

譬如我想要绘制一个10*10mm的矩形，使用线绘制需要先在Command栏中输入x 0 0;ix 100;iy 100;ix -100;iy -100即可。注意需要用小写字幕输入。

4.导入网表

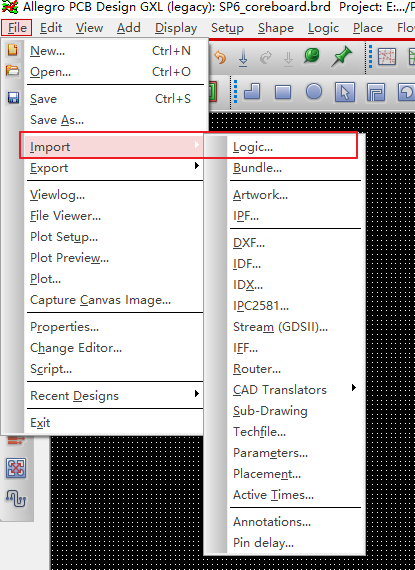

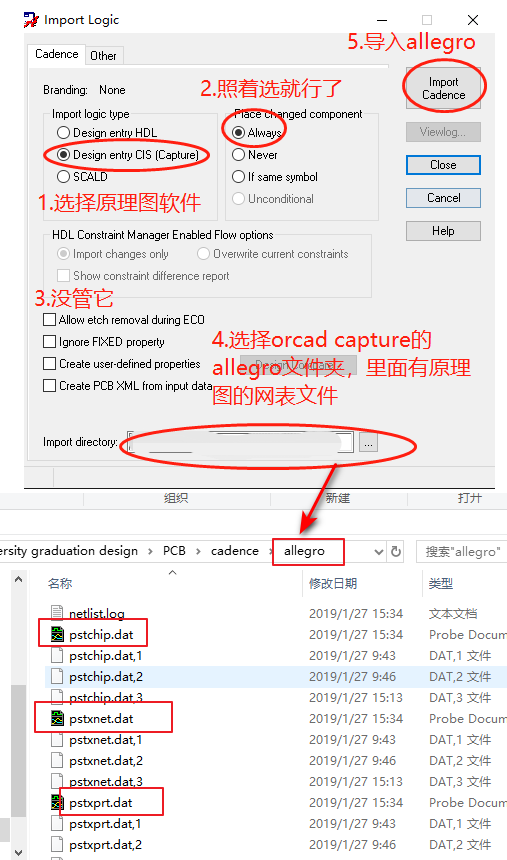

   点击File-Import-Logic…，然后按照下图进行设置，选择原理图软件，找到allegro文件夹，将网表导入allegro即可

有问题的话会提示很多问题，一般是缺少PCB封装，或者焊盘，按照提示修改寄了。只要没有问题提示，就说明导入网表成功。

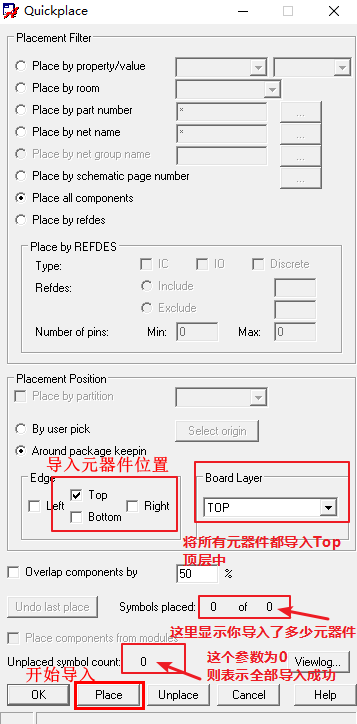

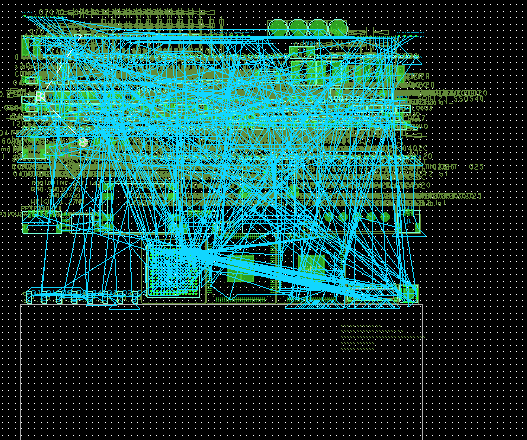

三、将元器件导入PCB
