Allegro相关操作：导入DXF与精确放置元件

Allegro相关操作

• 1.导入DXF
• 2.根据DXF绘制outline
• 3.精确放置元件

1.导入DXF

DXF:Drawing Exchange Format 绘图交换文件，用来将结构导入PCB中。

   具体步骤如下：

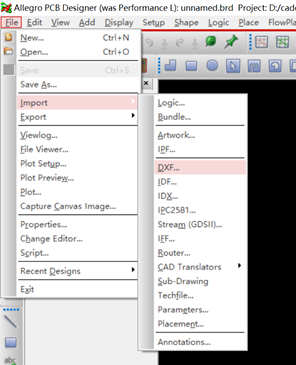

   1）IMPORT-DXF(文档若不是DXF格式，可在CAD，solidedge等软件中直接另存为DXF)

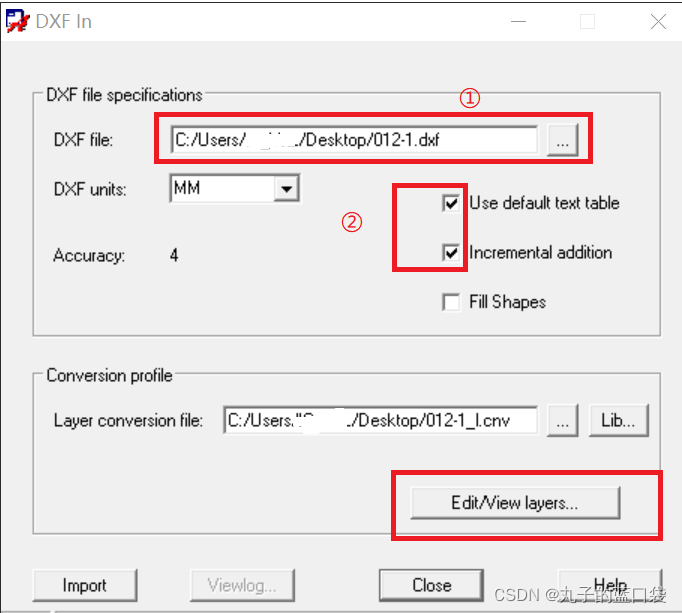

   2)导入DXF文件，。下图中②需要勾选使用默认的文字表和增加另一层，特别是incremental addition需要勾选，这样可避免替换掉你现有的PCB 布板信息。

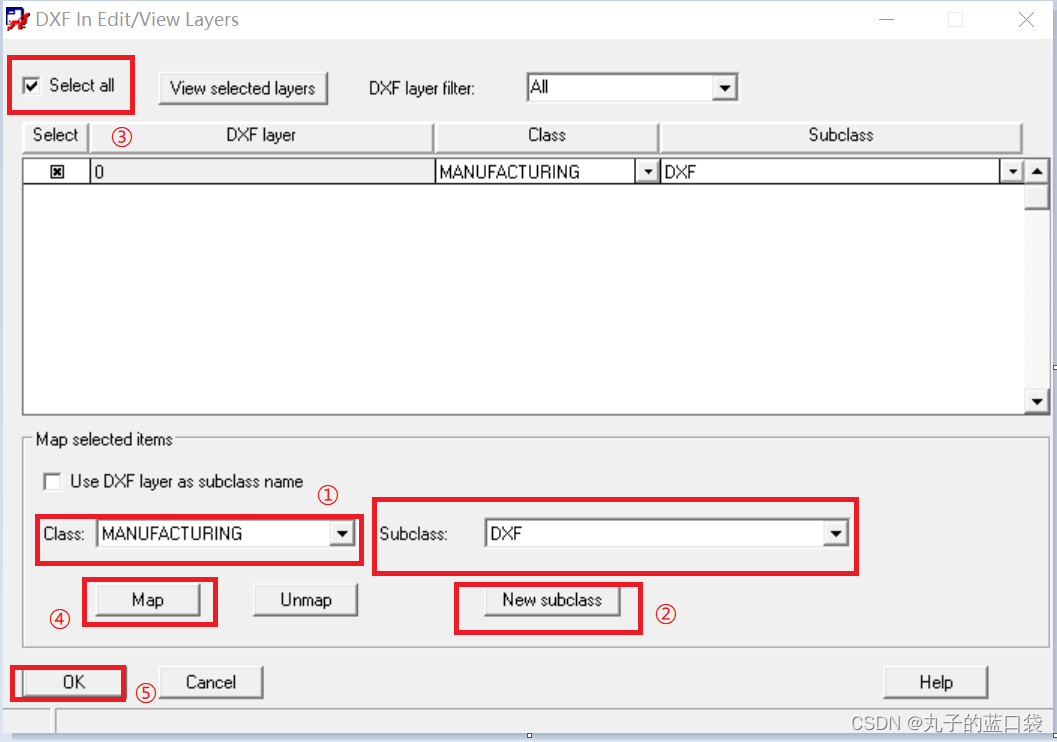

   3）编辑层，可以在class中新建一个subclass，如机械层中建立DXF层，然后选择现有的层，进行map，ok。新建层可以避免对现有层影响。


   4）ok后回到2）中import，DXF就导入到PCB中。

2.根据DXF绘制outline

常常需要根据用户给的 结构图  ，绘制PCB的外框。操作如下：

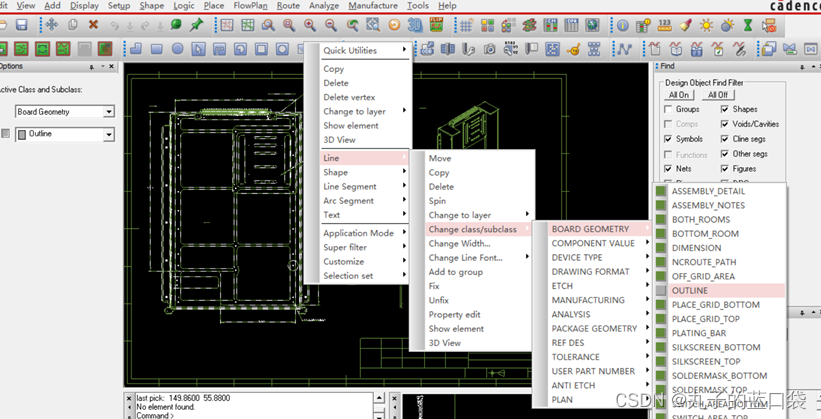

   选中DXF的线，右键-line-change class/subclass-board geometry-outline,就变更到outline层了，删除不需要的线，留下外框即可。


   若也需要DXF层，进行其他元件的定位摆放，可以进行edit-copy。

3.精确放置元件

如果要将两个不同层位置放在一起，如copy dxf层后要与ooutline重合，这就涉及到精确定位的问题，另外元件的精确放置也涉及到精确定位的问题。

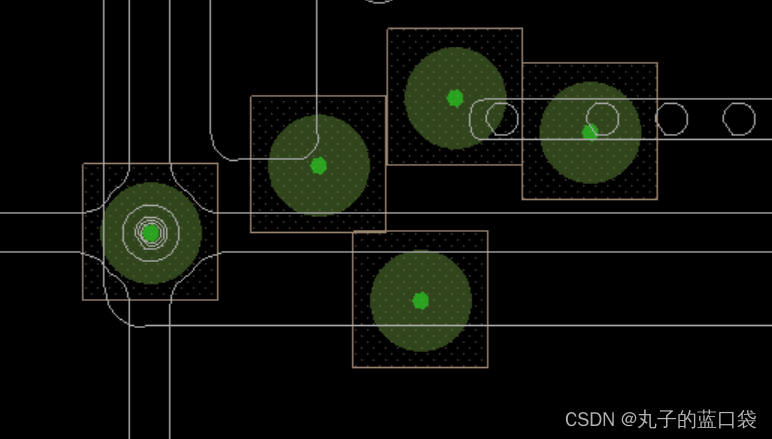

   以放置元件组来说明。

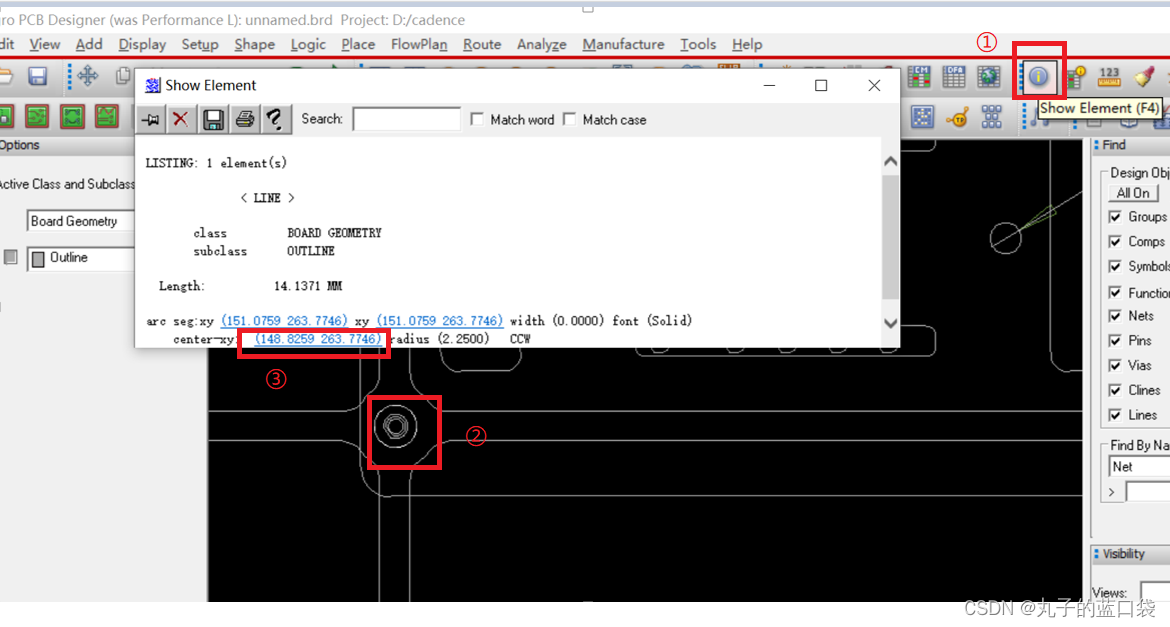

   1） show   element确定最终摆放位置的原点，复制下原点的信息，后续需要用。

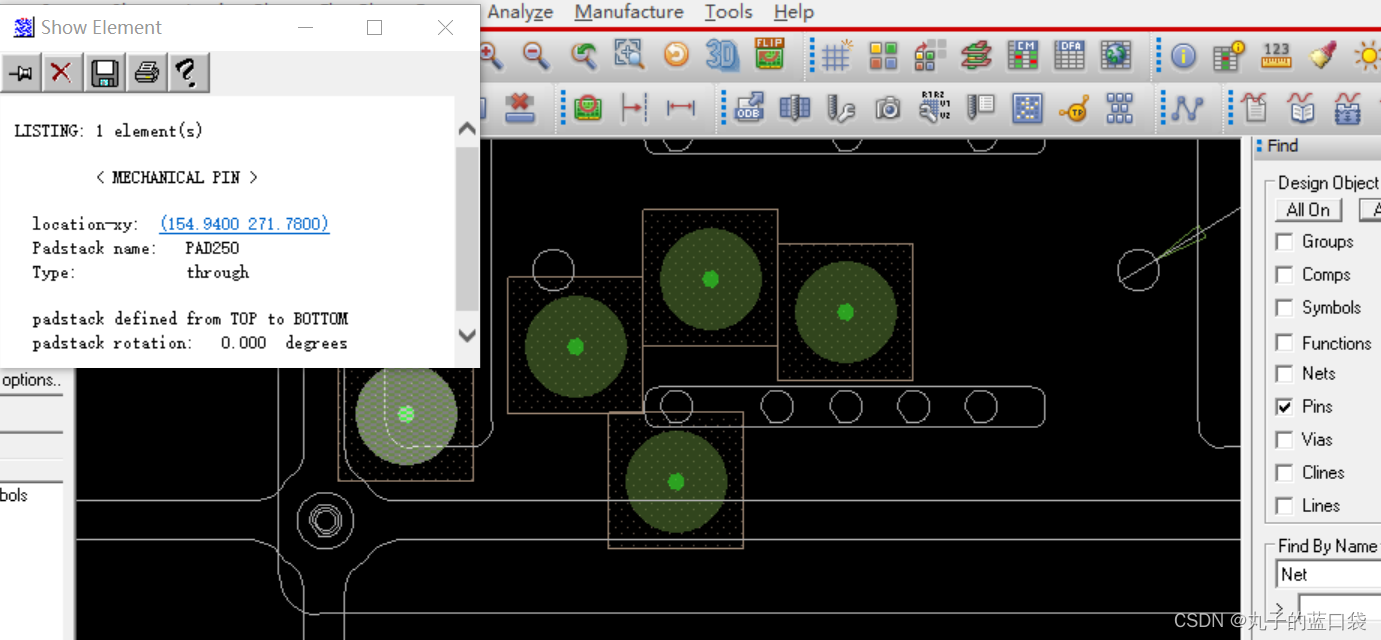

   2）选择要摆放器件或者器件组，记录下其中一个器件的原点。

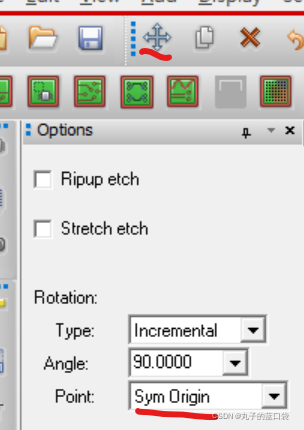

   3）选择move-sym origin（因为元件的属性里 location-xy对应sym origin）。

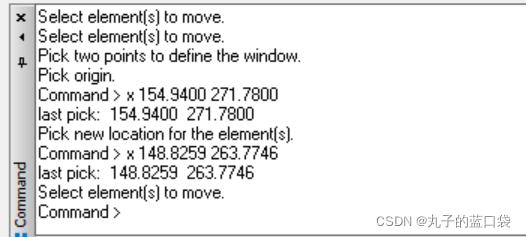

   在下方command栏中出现

• select element to move，选择要摆放的器件组。
• 出现pick origin，输入2）中原点，enter
• 出现pick new location，输入1）中原点，enter


      元件组就摆放好了。

•
