Allegro导入原理图网表的方法

学习allegro如何导入原理图网表，下面小北讲解的内容是cadence生成网表并成功导入到PCB中。

第一，我们打开orcad原理图软件。执行 Tools  >Create Netlist，弹出下面对话框。我们保持默认，不要修改任何参数。直接确定到底。会在原理文件夹中会生成一个”allegro”的文件夹。

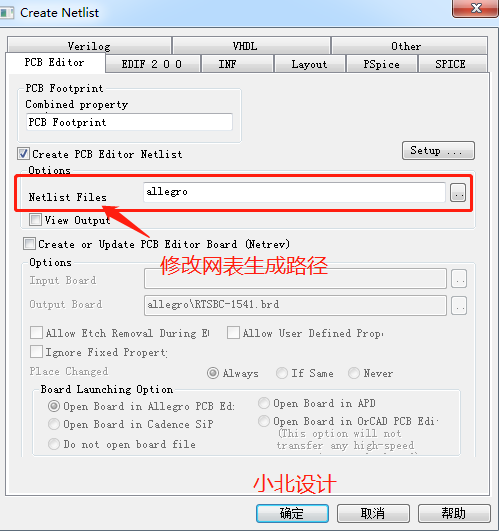

我们也可以修改Netlist Files

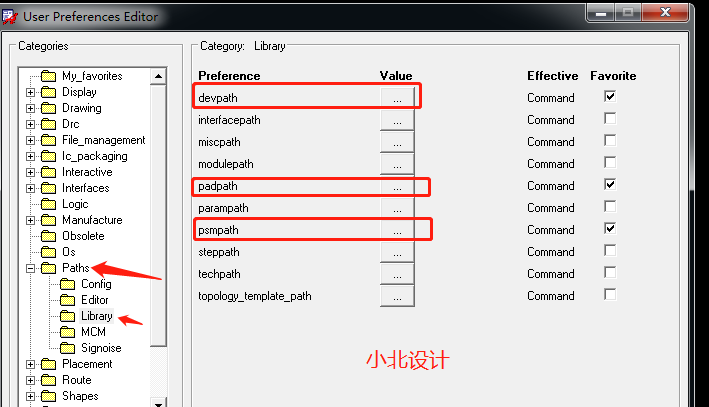

第二、打开allegro软件，我们设计一下库路径。执行Setup >User Preference，弹出User Preference Editor对话框，如下图所示 ：我们在Paths > Library  下面的devpath、padpath、psmath的路径修改为PCB封装库的路径。

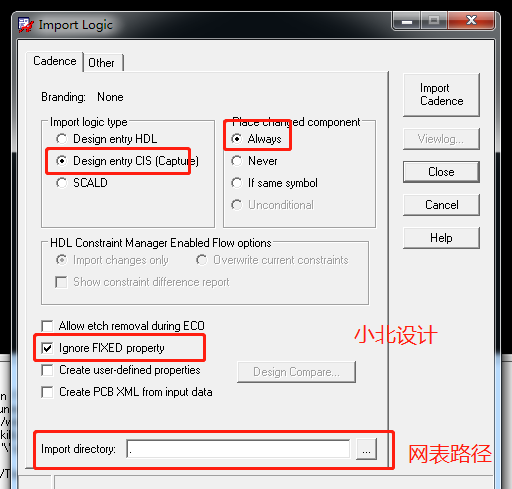

第三、在allegro PCB中改入原理图网表，执行File > Import >logic。弹出Import Logic对话框来，修改网表路径（Import directory)，一般情况下，这个框口设置如下图所示：

第四、绘制PCB板框。大家可以参考下小北写的allegro导入DXF。这个小北不详细的讲解了，我们直接在Board Geometry 中的Outime画一个边框。

第五、放置元器件，执行Place >Quickplace，弹出Quickplace对话框，我们直接按place后，所有的器件将会摆放出来。然后点击OK后，再关闭对话框。
