将CAD三维图导入ANSYS进行仿真分析，关键在于选择合适的中间格式、确保模型完整性和统一单位系统。以下是基于最新公开资料（截至2026年）整理的通用操作流程：一、推荐使用的中间文件格式
ANSYS Workbench（当前主流版本）支持多种CAD格式，优先推荐以下中性格式以保证兼容性和稳定性：STEP (.stp/.step)：最常用、兼容性最好，尤其推荐 AP214 版本（支持装配体和复杂实体）
IGES (.igs/.iges)：老但稳定，适合简单模型，但可能丢失装配信息
ACIS SAT (.sat)：AutoCAD 导出效果较好，适合实体模型
Parasolid (.x_t/.x_b)：SolidWorks、UG/NX 原生格式之一，转换质量高
⚠️ 避免直接使用 DWG/DXF 导入 3D 模型，易出现线条缺失或结构损坏
二、通用导入步骤（以 ANSYS Workbench 为例）
在 CAD 软件中导出模型
打开你的三维 CAD 模型（如 AutoCAD、SolidWorks、CATIA 等）。
使用 “另存为” 或 “导出” 功能，选择上述推荐格式之一（如 STEP AP214）。
重要：确保模型为闭合实体（无开放曲面），并删除无关小特征（如倒角、螺纹等）
在 ANSYS Workbench 中导入
打开 ANSYS Workbench，创建新项目（如 Static Structural）。
双击 Geometry 单元格，启动 DesignModeler。
在 DesignModeler 中，点击 File → Import → Import Part，选择你导出的文件（如 .step）
设置单位：在顶部菜单栏设置与 CAD 模型一致的单位（如 mm 或 m），避免尺寸缩放错误
检查与修复几何
导入后，点击 Check Geometry 检查是否有破面、重叠或开放边。
若有错误，可使用 Heal Geometry、Idealize 或 Delete Face 等工具修复
后续处理
返回 Workbench 主界面，连接 Mesh 模块进行网格划分。
在 Model 中定义材料属性、施加边界条件和载荷。

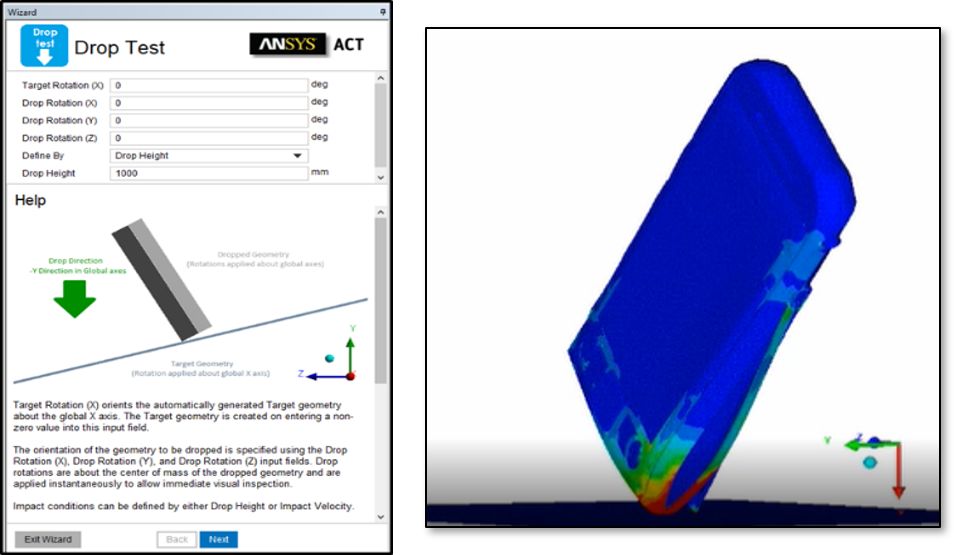

运行求解并查看结果
三、常见问题及解决方法
模型导入为空或缺失零件
→ 原因：导出时未保留装配结构或路径含中文。
→ 解决：导出时勾选“合并为单个文件”或“打包所有零件”，文件路径使用英文
单位不一致导致模型过大或过小
→ 原因：CAD 用 mm，ANSYS 默认用 m。
→ 解决：在 DesignModeler 中设置 Units → Millimeter，或在 CAD 中统一单位后再导出
导入失败或崩溃
→ 尝试简化模型（删除细小特征），或换用 STEP 格式替代 SAT/IGES
四、实用建议
优先使用 STEP AP214 格式，兼容性最佳
避免中文路径和文件名，ANSYS 对中文支持较差
复杂装配体建议在 CAD 中“打包”所有零件后再导出
若使用 SolidWorks，可直接通过 ANSYS Add-in 一键导入（需安装插件）
如需详细操作演示，可参考：ANSYS 官方导入指南（需登录）。
