ansys导入几何体格式

ANSYS 支持导入多种三维几何体格式，主要适用于 ‌Workbench‌ 和 ‌Mechanical APDL‌ 等主流环境。根据最新公开资料（截至2026年），推荐使用的格式如下：

‌常用支持的几何体导入格式‌

‌Parasolid 格式‌

文件扩展名：‌.x_t‌（文本格式）、‌.x_b‌（二进制格式）

优势：兼容性好，尤其适用于 SolidWorks、NX 等基于 Parasolid 内核的 CAD 软件导出的模型；能有效减少“无效的零体积几何体”等错误 ‌‌

‌STEP/STP 格式‌

文件扩展名：‌.step‌、‌.stp‌

优势：国际标准中性格式，几乎所有主流 CAD 软件（如 SolidWorks、Creo、CATIA）均支持导出，推荐作为首选通用格式 ‌‌

‌IGES 格式‌

文件扩展名：‌.igs‌、‌.iges‌

适用场景：适用于复杂曲面模型，但相比 STEP 和 Parasolid，信息保留可能稍弱，需注意公差设置以避免导入失败 ‌‌


‌ACIS SAT 格式‌

文件扩展名：‌.sat‌

适用场景：由 ACIS 内核（如 AutoCAD、SpaceClaim）生成的模型，ANSYS 对其有良好支持 ‌‌

‌不推荐或不支持的格式‌

‌.prt‌：Pro/E（Creo）原生格式，‌不能直接导入‌，需转换为 STEP、IGES 或 Parasolid 格式 ‌‌


‌.db‌：ANSYS 自身数据库文件，用于保存计算结果或内部模型，‌不可用于导入外部几何‌ ‌‌

‌.jpg、.mp4、.docx‌：非几何数据格式，‌完全不支持‌ ‌‌

‌操作建议‌

‌优先使用 STEP (.stp)‌ 或 ‌Parasolid (.x_t)‌ 格式，兼容性最强。

导出 CAD 模型时，‌避免使用中文路径或文件名‌，以防 ANSYS 无法识别 ‌‌

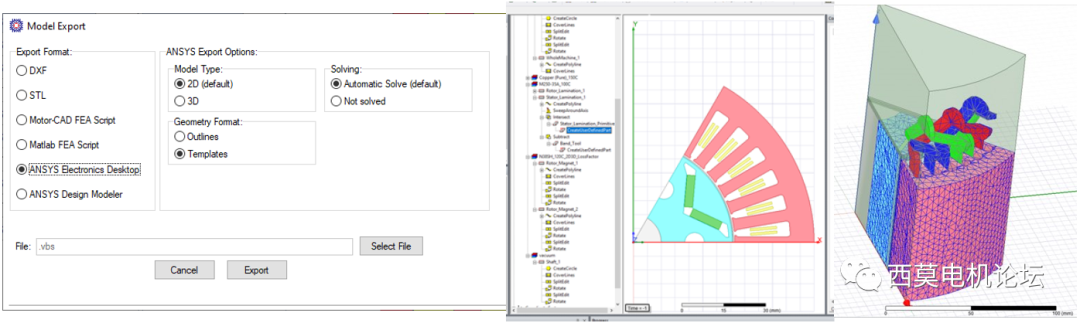

在 ANSYS Workbench 中，通过以下路径导入：

右键 ‌Geometry‌ → ‌Import External Geometry File‌ → 选择对应格式文件 ‌‌

若导入后出现“零体积几何体”错误，通常因模型未闭合或公差不匹配，建议：

使用 ‌.x_t‌ 格式重新导出；

或在 IGES 导入时调整 ‌GTOLER‌ 公差参数 ‌‌

如需详细操作演示，可参考：ANSYS Workbench 导入 STEP 模型指南 ‌‌
