ansys如何导入数据

在 ANSYS 中导入数据的方式取决于具体使用的是哪个模块（如 Workbench、CFX、nCode、EnSight 等）以及数据类型（如载荷时间序列、材料属性、实验数据、后处理结果等）。以下是基于当前主流 ANSYS 模块的‌通用数据导入方法‌：

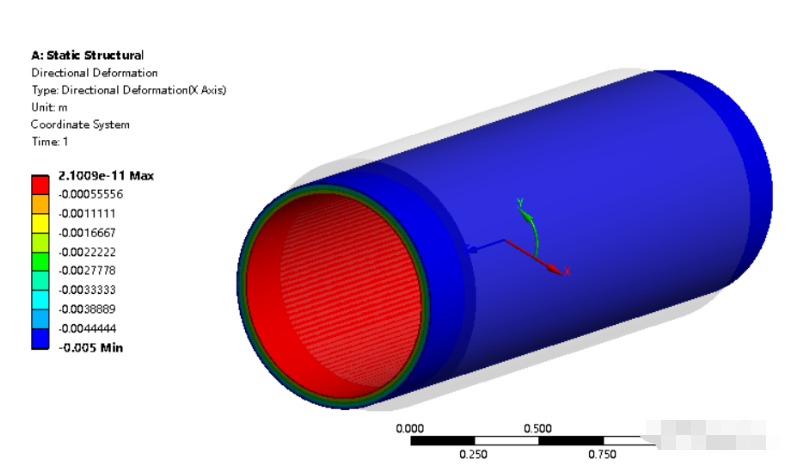

‌1. ANSYS Workbench 中导入数据（如载荷、参数）‌

适用于瞬态分析、参数化扫描等场景。

‌步骤‌：

在菜单栏选择 ‌Parameters > Array Parameters > Define/Edit‌。

点击 ‌Add‌，定义变量名（如 LoadData），类型选择 ‌Table‌（二维数组）。

设置行数（时间步/数据点数）和列数（如 2 列：时间 + 载荷值）。

点击 ‌Edit‌ 手动输入数据，或通过 ‌Read from File‌ 导入外部文件。

‌文件格式要求‌：

纯文本（.txt 或 .dat），无表头。

每行一组数据，用空格或制表符分隔。

自变量（如时间）必须‌单调递增‌‌‌

⚠️ 注意：直接导入 .xlsx 文件通常不可行，需先另存为 CSV 或 TXT 格式。

‌2. ANSYS CFX 中导入自定义函数数据（如实验曲线、非标准物性）‌

用于定义随时间/空间变化的边界条件、材料属性等。

‌数据准备要求‌：

文件格式：‌纯文本（.txt 或 .dat）‌。

内容：‌两列‌，第一列为自变量（如时间 t），第二列为因变量（如温度、速度）。

‌无表头、无注释、无空行‌。

自变量必须‌严格递增‌‌‌


‌导入步骤‌：

打开 ‌CFX Pre‌。

在导航树中右键 ‌User Functions → Insert → User Function‌。

命名函数（如 HeatTransferCoeff）。

在数据区域右键 → ‌Import Data‌ → 选择文件。

设置 ‌Argument Units‌（如 [s]）和 ‌Result Units‌（如 [K]）。

‌勾选 Extend Min/Max‌，避免外推报错‌‌

‌调用方式‌：

在 ‌Expressions‌ 中创建新表达式，例如：Function1(t)‌‌

‌3. ANSYS nCode 中导入测试数据（用于疲劳分析）‌

适用于应力/应变时间历程导入。

‌支持格式‌：‌CSV‌ 或 ‌TXT‌‌‌

‌文件结构‌：

第一行可为标题（如 Time, Stress）。

后续行为数据对（时间步 + 物理量）。

‌操作步骤‌：

启动 nCode DesignLife。

进入 ‌Data Import‌ 模块。

点击 ‌Import File‌，选择文件。


预览确认 → ‌Confirm‌ 完成导入‌‌

‌4. ANSYS EnSight 中导入仿真结果数据‌

用于后处理可视化（如从 Fluent 或 CFX 导出结果）。

‌推荐做法‌：

在 Fluent/CFX 中将结果导出为 ‌Ensight 格式‌（生成 .case 和多个 .dat 文件）‌‌

在 EnSight 中通过 ‌File → Read Case‌ 加载主文件‌‌

❌ 不建议直接导入 Fluent 的 .cas/.dat 文件，可能丢失部分信息‌‌

‌常见错误与注意事项‌

‌格式错误‌：含表头、中文、特殊字符、空行会导致导入失败‌‌

‌单位不匹配‌：CFX 不自动转换单位，需确保数据单位与设置一致‌‌

‌数据未排序‌：自变量必须递增，否则插值错误‌‌

‌文件编码‌：建议使用 UTF-8 无 BOM 编码（尤其在 Notepad++ 中编辑时）‌‌

如需具体操作演示，可参考以下视频教程：

0基础必看! ANSYS中载荷数据导入技巧 ‌‌
