cad怎么导入ansys

将CAD模型导入ANSYS是进行有限元分析的关键前置步骤。根据当前主流的ANSYS Workbench环境（2026年常用版本），推荐使用‌中性格式‌（如STEP、IGES、SAT）进行导入，以避免兼容性问题。

‌一、推荐导入流程（适用于ANSYS Workbench）‌

‌在CAD软件中导出模型为兼容格式‌

‌优先选择‌：‌STEP AP214‌（支持装配体和复杂几何）或 ‌Parasolid (.x_t)‌

‌替代选项‌：IGES（适用于简单模型）、SAT（AutoCAD/Inventor专用）

‌操作示例‌（以SolidWorks为例）：

文件 → 另存为 → 保存类型选 ‌STEP (*.step)‌

勾选 ‌“所有零部件为单个文件”‌（装配体需打包所有零件）

‌在ANSYS Workbench中导入‌

打开 ‌ANSYS Workbench‌

在项目浏览器中，右键点击 ‌Geometry‌ → 选择 ‌Import Geometry‌ → ‌Browse‌

选择导出的CAD文件（如 .step 或 .sat）→ 点击 ‌Open‌

‌设置单位与检查几何‌

双击 ‌Geometry‌ 进入 ‌DesignModeler‌

在顶部菜单栏设置 ‌Units‌（如 mm 或 m），确保与CAD模型一致

点击 ‌Check Geometry‌ → 若有错误，使用 ‌Heal Geometry‌ 或 ‌Idealize‌ 简化模型


‌后续操作‌

返回 Workbench，连接 ‌Mesh‌ 模块生成网格

在 ‌Model‌ 中定义材料、边界条件、载荷

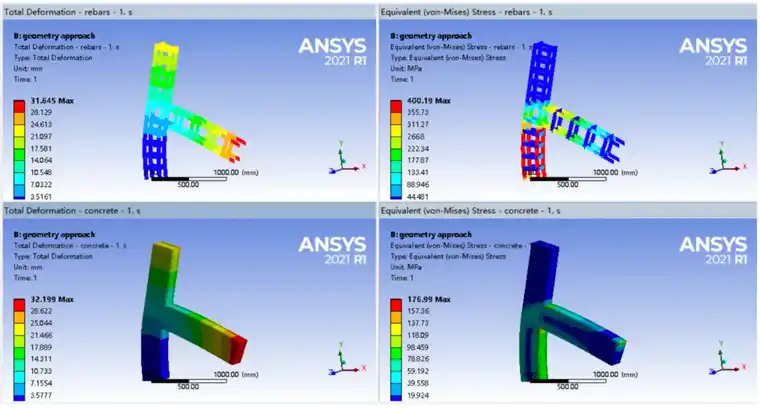

运行求解并查看结果

‌二、常见问题及解决方法‌

‌模型导入为空或缺失零件‌

→ CAD导出时未勾选“包含所有零部件”，或文件路径含中文。‌解决方案‌：使用英文路径，重新导出并勾选完整装配选项 ‌‌


‌单位不一致导致尺寸错误‌

→ CAD用 mm，ANSYS默认用 m，模型缩小1000倍。‌解决方案‌：在 DesignModeler 中手动设置 ‌Units = mm‌，或使用 ‌Scale‌ 工具调整 ‌‌

‌拓扑错误（碎面、开放边等）‌

→ CAD模型含微小特征（如0.1mm圆角）。‌解决方案‌：在CAD中删除非关键细节，或在 DesignModeler 中启用 ‌“Ignore Small Features”‌ ‌‌

‌导入失败（格式不支持）‌

→ 避免直接导入 .dwg、.prt 等原生格式。‌优先使用 STEP 或 SAT‌ ‌‌

‌三、其他注意事项‌

‌避免中文路径‌：ANSYS对含中文的文件夹/文件名敏感，建议全部使用英文 ‌‌

‌大模型处理‌：若模型 >1GB，建议拆分或简化（如删除螺纹、孔洞等非关键特征）‌‌

‌参数化模型‌：若需保留参数，使用 Parasolid 或原生接口（如 SolidWorks ↔ ANSYS）；否则用 STEP 更稳定 ‌‌

更详细操作可参考官方文档或教程：ANSYS Help Documentation。
