将CAD模型成功导入ANSYS是进行仿真分析的关键第一步。根据当前主流实践和权威资料，以下是推荐的操作流程与注意事项：一、推荐使用的中间格式（优先级排序）
STEP (.step/.stp)：最推荐，兼容性好，支持实体与装配体，AP214版本优于AP203
Parasolid (.x_t/.x_b)：SolidWorks/UG原生格式，转换质量高，但CATIA导出可能不稳定
IGES (.igs/.iges)：老格式，适合简单模型，复杂装配易丢失细节
SAT (.sat)：AutoCAD/Inventor推荐格式，精度高
STL：仅建议用于简单模型或3D打印后处理，需额外转实体
⚠️ 避免直接导入原生CAD文件（如 .SLDPRT, .CATPart），除非安装了对应接口插件，且版本匹配
二、标准导入步骤（以ANSYS Workbench为例）
在CAD软件中准备模型
删除微小特征（如倒角、螺纹、孔等非关键细节）
确保模型为闭合实体（无开放边、重叠面、碎面）
使用“打包”功能（如SolidWorks的“Pack and Go”）保存所有装配体零件到同一文件夹
导出为中间格式
以 STEP AP214 为例（适用于装配体）：文件 → 另存为 → 保存类型选 STEP AP
勾选“包含所有零部件”或“合并为单个文件”（依需求而定）

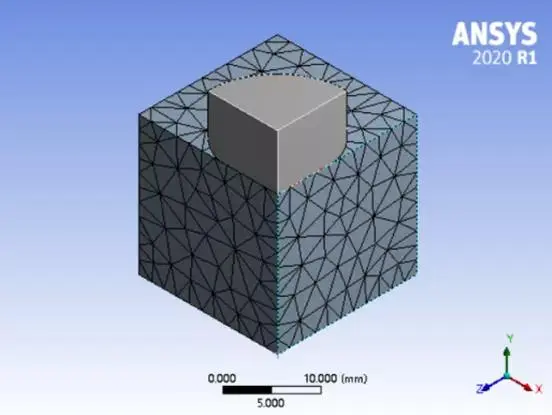

在ANSYS中导入
打开 ANSYS Workbench，拖入分析类型（如 Static Structural）。
右键点击 Geometry → Import Geometry → Browse，选择导出的 .step 文件
双击 Geometry 进入 DesignModeler 检查模型完整性
关键设置检查
单位统一：在 DesignModeler 中，Units 设置与CAD一致（如 mm）
导入选项：点击“Options”，设置公差（如 0.01mm），勾选“Ignore Small Features”（如设为 0.5mm）
导入类型：实体模型选 “Solid”，曲面模型选 “Surface”
几何修复（如有错误）
使用 DesignModeler 的 Check Geometry 和 Heal 工具自动修复
手动修复：删除碎面、缝合开放边、合并重叠面
三、常见问题及解决方法
模型导入后为空或缺失零件
→ CAD导出时未勾选“所有零部件”，或文件路径含中文。解决：重新导出为STEP，确保路径为英文
尺寸异常（如缩小1000倍）
→ CAD用mm，ANSYS默认用m。解决：在 DesignModeler 中设置单位为 mm，或使用 Scale 工具缩放
导入卡顿或失败（大模型）
→ 拆分装配体、简化模型（删除非关键特征）、升级内存
参数化特征丢失
→ STEP/IGES不保留参数。若需参数化，建议使用 SpaceClaim 工作流记录操作步骤
四、进阶技巧（适用于频繁更新模型）
Workbench + SpaceClaim 流程：通过 SpaceClaim 导入CAD，自动记录简化步骤，支持“记录-重建”以应对CAD更新
直接在分析模块刷新几何：跳过 SpaceClaim，CAD修改后直接刷新，保持边界条件关联
如需详细操作演示，可参考以下资源：ANSYS官方导入指南
CAD到ANSYS几何导入流程详解
遵循上述步骤，可显著提升导入成功率。
