将 ANSYS 模型导出到 CAD 软件（如 AutoCAD、SolidWorks、CATIA 等），关键在于选择合适的中间格式并正确操作导出步骤。以下是基于权威公开资料整理的核心方法：一、推荐导出格式（按兼容性优先排序）
STEP (.step/.stp)：ISO 标准格式，最推荐，支持实体、曲面、装配信息，兼容性极佳
IGES (.igs/.iges)：较老但通用，适合简单几何，可能丢失部分装配结构
SAT (.sat)：ACIS 内核原生格式，与 AutoCAD、Inventor 等兼容性好
Parasolid (.x_t/.x_b)：SolidWorks、UG/NX 原生格式，若使用这些软件可优先考虑
DWG/DXF：AutoCAD 原生格式，但3D 模型导入易出错，建议仅用于 2D 轮廓
⚠️ 注意：避免直接使用原生 CAD 格式（如 .prt、.sldprt），除非安装了对应插件且版本匹配，否则极易失败
二、导出操作步骤（以 ANSYS Workbench / HFSS 为例）

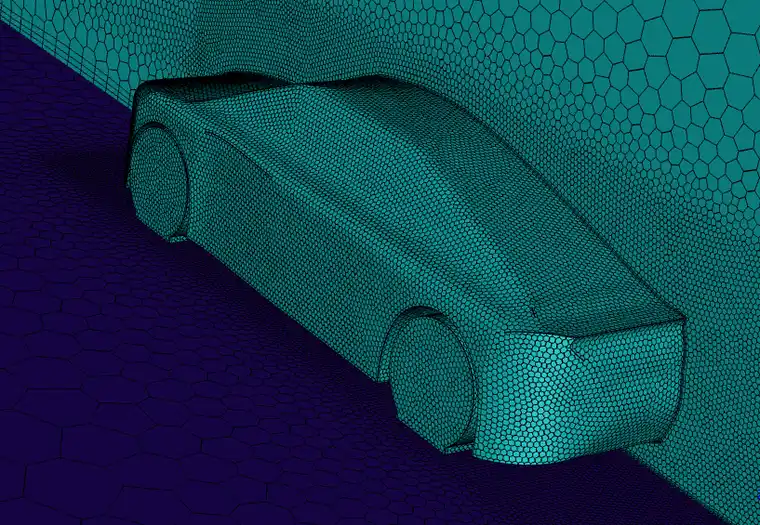

在 ANSYS 中完成建模或仿真
确保模型在 Geometry 或 Modeler 中已正确定义（建议为实体模型）。
导出为通用格式
ANSYS Workbench：右键点击项目中的 Geometry → 选择 Export Geometry File... 或双击进入 DesignModeler/SpaceClaim 后点击 File → Save As。
在保存类型中选择 STEP、SAT 或 IGES
HFSS / ANSYS Electronics Desktop：选中要导出的物体（Ctrl 多选）。
点击顶部菜单栏 Modeler → Export（新版本）或 File → Export（旧版本）。
保存类型选择 STEP (.stp) 等格式，输入文件名并保存
在 CAD 软件中导入
打开目标 CAD 软件（如 SolidWorks、AutoCAD）。
使用 文件 → 打开 或 导入 功能，选择刚导出的 .stp、.sat 等文件。
模型将自动转换为 CAD 原生格式
三、常见问题与注意事项
中文路径报错：ANSYS 不支持含中文的文件夹或文件名，全部使用英文路径
版本兼容性：高版本 STEP 文件可能无法被低版本 CAD 打开，可尝试导出时选择 STEP AP203 或 较低 Parasolid 版本（如 V28）
模型缺失或破损：导出前在 ANSYS 中检查几何是否闭合、无重叠面。
使用 DesignModeler 或 SpaceClaim 的修复工具清理模型
二维模型导出：ANSYS 主要用于 3D 分析，若需导出 2D 轮廓，建议在 AutoCAD 中先创建草图，再导出为 SAT 或 IGES 导入 ANSYS；反向操作（ANSYS→CAD 的 2D）需通过截图或手动重建
四、替代方案（适用于复杂场景）
若直接导出失败，可采用 “ANSYS → Workbench → CAD” 中转路径：将 ANSYS 模型导入 Workbench 的 Geometry 组件。
在 SpaceClaim 或 DesignModeler 中修复模型。
从 Workbench 导出为 STEP/SAT 等格式
如需进一步操作指导，可参考官方资源：ANSYS Help Documentation
HFSS 导出 CAD 教程（电子发烧友网）
