ansys怎么导入三维模型

在 ANSYS 中导入三维模型，主要通过 ‌ANSYS Workbench‌ 平台完成，推荐使用通用中性格式以确保兼容性。以下是关键步骤和注意事项：

‌一、支持的三维模型格式‌

ANSYS Workbench 支持以下主流 CAD 格式（按推荐优先级排序）：

‌STEP (.stp/.step)‌：‌最推荐‌，几乎所有 CAD 软件都支持，兼容性好 ‌‌

‌Parasolid (.x_t / .x_b)‌：SolidWorks、UG/NX 原生格式之一，兼容性优秀 ‌‌

‌SAT (.sat)‌：AutoCAD、Inventor 推荐格式，稳定性高 ‌‌

‌IGES (.igs/.iges)‌：通用但较老，适用于简单模型 ‌‌

‌DWG/DXF‌：主要用于 2D，3D 导入易出问题 ‌‌


⚠️ 避免直接使用原生格式（如 SolidWorks 的 .sldprt），除非安装了对应接口插件，且版本匹配 ‌‌

‌二、导入操作步骤（以 Workbench 为例）‌

‌启动 ANSYS Workbench‌。

在左侧工具箱中，拖拽所需分析类型（如 ‌Static Structural‌）到工作区。

双击 ‌Geometry‌ 单元，打开 DesignModeler。

在 DesignModeler 中：

点击顶部菜单栏 ‌File → Import External Geometry File‌ ‌‌

浏览并选择已导出的三维模型文件（如 STEP 文件）。

点击 ‌Generate‌ 完成导入 ‌‌

‌检查模型‌：


查看左侧 Tree Outline 是否包含几何体。

点击 ‌Check Geometry‌ 确认无破面或缺失特征 ‌‌

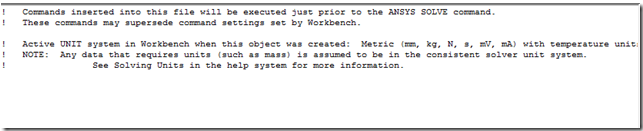

‌设置单位‌：

在 DesignModeler 中，点击 ‌Units‌，确保与原始 CAD 模型单位一致（如 mm 或 m）‌‌

‌三、常见问题及解决方法‌

‌模型为空（Empty）‌

→ 检查文件路径是否含中文，建议使用纯英文路径；重新导出为 STEP 格式 ‌‌

‌单位不匹配（模型过大或过小）‌

→ 在 DesignModeler 中统一设置单位，或在 CAD 中统一单位后再导出 ‌‌


‌破面或修复失败‌

→ 在 CAD 中简化模型（删除细小倒角、螺纹等非关键特征），提高导出精度 ‌‌

‌装配体零件丢失‌

→ 导出时勾选“保留装配结构”，并确保所有零件文件在同一文件夹下 ‌‌

‌四、实用建议‌

‌优先使用 STEP 格式‌，避免版本兼容和插件依赖问题 ‌‌

‌清理 CAD 模型‌：删除隐藏特征、多余草图，提升导入成功率 ‌‌

‌文件路径勿含中文‌：ANSYS 对中文路径敏感 ‌‌
