ansys导入模型后怎么让模型处于界面中

阅读数 17

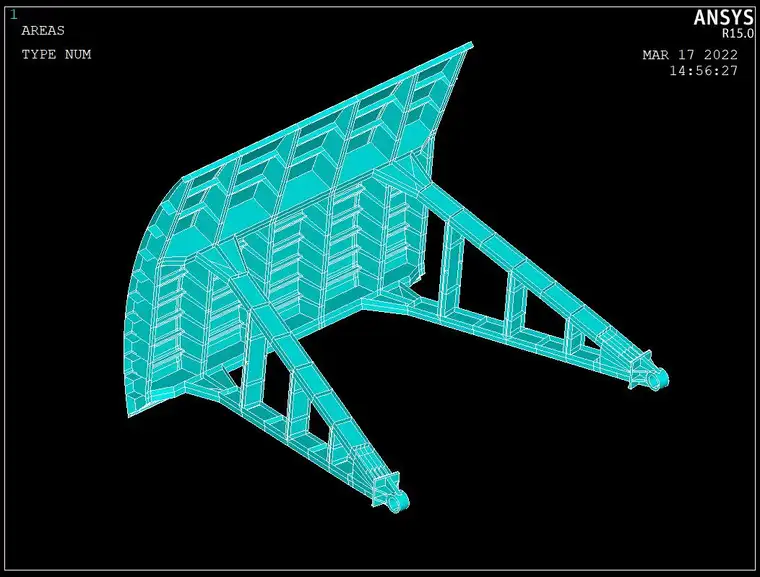

在 ANSYS Workbench 中导入模型后，若希望模型‌居中显示并完整可见于界面中‌，可按以下操作实现：

操作步骤

‌使用“Fit to View”功能‌：

在 ANSYS Workbench 的图形窗口中，右键点击空白处 → 选择 ‌“Fit to View”‌（或按快捷键 ‌F‌），模型将自动缩放并居中显示。

‌通过工具栏按钮操作‌：

在图形窗口顶部工具栏中，找到 ‌“Fit”‌ 图标（通常是一个带放大镜和四边形的按钮），点击即可使模型充满视图。

‌重置视图方向‌（可选）：

若模型位置偏移或视角异常，可点击工具栏中的 ‌“Reset View”‌ 按钮（通常是一个立方体图标），恢复默认正交视图。

注意事项

确保模型已‌正确导入且未被误删或隐藏‌。若导入后模型为空，检查文件格式是否支持（推荐使用 ‌STEP‌ 或 ‌IGES‌ 等中性格式）‌‌

若模型尺寸极小或极大，可能因单位不匹配导致“看不见”，可在 ‌DesignModeler‌ 或 ‌SCDM‌ 中检查并设置正确单位 ‌‌

避免使用含‌中文路径‌的文件夹存放模型文件，以免导入异常 ‌‌

提示：上述操作适用于 ANSYS Workbench 环境下的几何模块（如 DesignModeler、SCDM）及后续分析模块（如 Mechanical、Fluent）的前处理界面。
