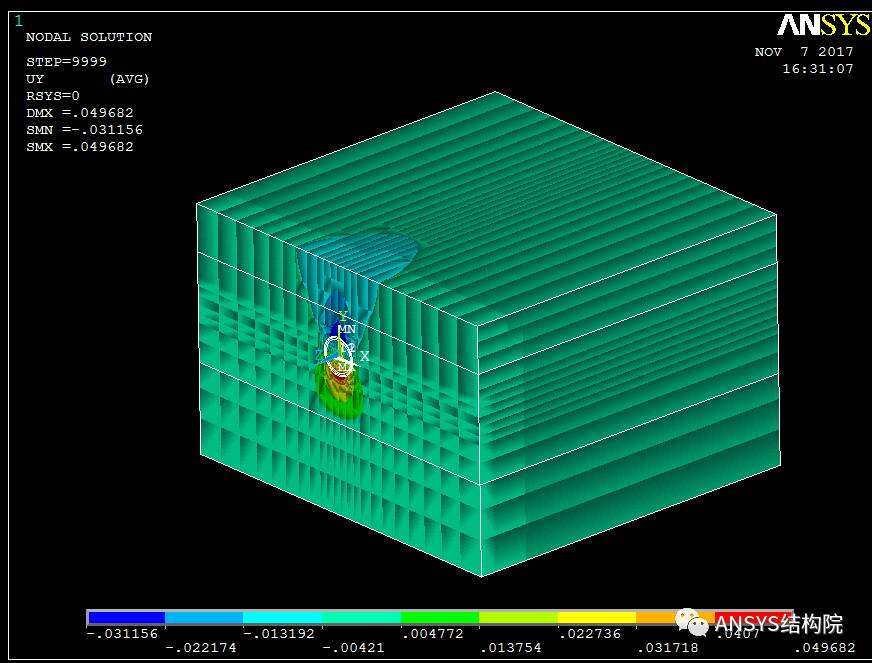

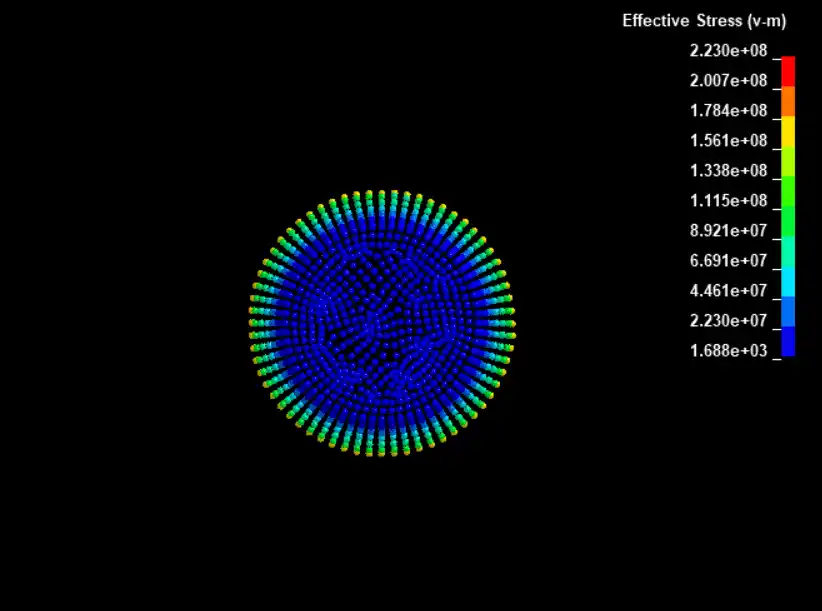

ansys怎么导入stp模型

在 ANSYS 中导入 .stp（STEP）模型，主要通过 ‌ANSYS Workbench‌ 环境完成。根据最新公开资料（截至2026年4月），推荐使用以下标准流程：

导入步骤（适用于 ANSYS 2024 R1 及类似版本）

‌打开 ANSYS Workbench‌

启动软件并创建新项目或打开已有工程。

‌添加几何模块‌

在左侧 ‌Toolbox（工具箱）‌ 中，展开 ‌Component Systems（组件系统）‌。

将 ‌Geometry‌ 拖拽到项目 schematic（项目流程图）中，或右键选择 ‌New DesignModeler Geometry‌。

‌设置单位‌

双击新生成的 ‌Geometry‌ 单元，进入 ‌DesignModeler‌ 界面。

在顶部菜单栏选择 ‌Units（单位）‌，例如 ‌Millimeters（毫米）‌。


‌导入 STP 文件‌

点击顶部菜单 ‌File → Import External Geometry File...‌。

浏览并选择目标 .stp 文件，点击 ‌打开‌。

‌生成几何体‌

文件加载后，点击 ‌Generate（生成）‌ 按钮。

成功后，几何体将显示在工作区，且导入状态图标由黄色闪电变为绿色箭头。

‌返回 Workbench 并检查模型‌

关闭 DesignModeler 返回 Workbench。

‌双击 Geometry 单元‌ 可再次查看模型，确认导入无误。

注意事项


‌路径和文件名必须为英文‌，避免使用中文字符，否则可能导致结果丢失或导入失败 ‌‌

.stp 是外部中间格式，ANSYS 本身不直接“打开”它，而是通过 ‌DesignModeler‌ 进行导入和转换 ‌‌

若模型复杂或导入失败，可考虑先用 ‌SolidWorks、UG/NX 或 Fusion 360‌ 等 CAD 软件将 .stp 转换为 .sat 或 .igs 格式后再导入 ‌‌

⚠️ ‌重要提示‌：部分资料称“ANSYS 不能直接导入 STP”‌‌

但实际是指 ANSYS Classic（经典界面）不支持；‌ANSYS Workbench 完全支持 STP 导入‌，只需通过 DesignModeler 操作 ‌

如需官方操作演示，可参考 ANSYS 官方帮助文档：ANSYS Help。
