怎么把ug模型导入ansys

将 UG（现称 Siemens NX）模型导入 ANSYS 主要有‌中间格式转换‌和‌直接接口关联‌两种方法。推荐优先使用 Parasolid 格式转换，兼容性最好且操作简便。

中间格式转换法

‌UG 导出模型‌：在 UG 中点击“文件”>“导出”，选择‌Parasolid (.x_t)‌ 或 IGES (.igs) 格式，保存文件 。建议文件命名及路径使用英文，避免识别错误 。‌‌‌


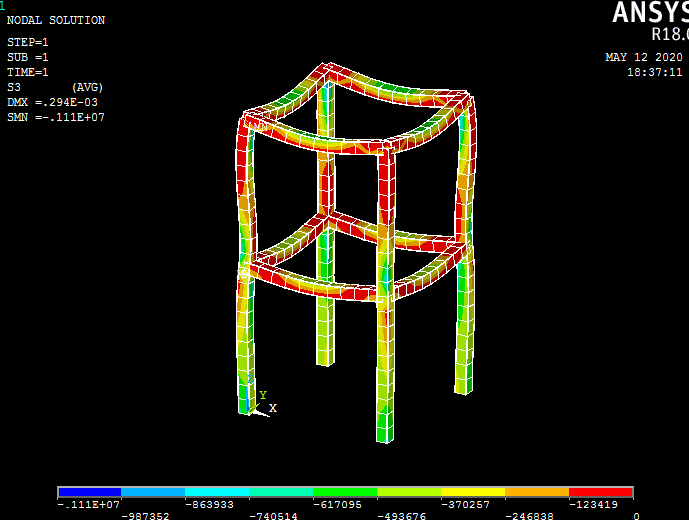

‌ANSYS 导入‌：打开 ANSYS，选择"File">"Import"，对应选择 Parasolid 或 IGES 文件导入即可 。‌‌‌

‌显示设置‌：若导入后显示为线框，需在 PlotCtrls 中将 Solid model facets 设置为 Normal Faceting 以显示实体 。‌‌‌

直接接口关联法


‌配置接口‌：运行 ANSYS 下的‌CAD Configuration Manager‌工具，勾选 NX 选项并指定 UG 安装路径 。‌‌‌

‌验证连接‌：配置显示 Success 后，可在 Workbench 中直接打开 UG 的.prt 文件，或在 UG 菜单启动 ANSYS。‌‌‌

‌注意事项‌：需确保软件版本匹配，若直接导入.prt 失败，可检查环境变量设置或改用中间格式 。‌‌‌
