ansys导入模型后报错怎么办

ANSYS 导入模型报错通常由‌文件格式不兼容‌、‌几何拓扑错误‌或‌路径设置问题‌引起，优先尝试将模型转换为‌STEP AP214‌或‌Parasolid (.x_t)‌ 格式，并在 DesignModeler 中修复几何缺陷 。‌‌‌

常见报错原因与通用解决

‌格式不兼容‌：不同 CAD 软件内核差异导致直接导入失败，推荐使用中性格式 。

‌STEP AP214‌：兼容性最好，支持装配体结构保留 。


‌Parasolid (.x_t)‌：SolidWorks/UG 原生内核，转换质量高 。‌‌‌

‌几何拓扑错误‌：模型存在碎面、开放边或“零体积几何体”，导致网格划分失败 。

‌修复方法‌：在 DesignModeler 中使用"Check Geometry"检查，利用"Heal"或"Sew"工具自动修复缝隙 。

‌简化模型‌：删除非关键小特征（如微小倒角、螺纹），降低复杂度 。‌‌‌


‌单位与路径问题‌：单位不一致导致模型缩放异常，路径含中文或特殊字符引发读取错误 。

‌设置单位‌：在 Workbench 中右键 Geometry→Properties→Unit System 统一为毫米或米 。

‌路径规范‌：确保文件路径无中文、无空格，使用绝对路径导入 。‌‌‌

特定模块导入指南


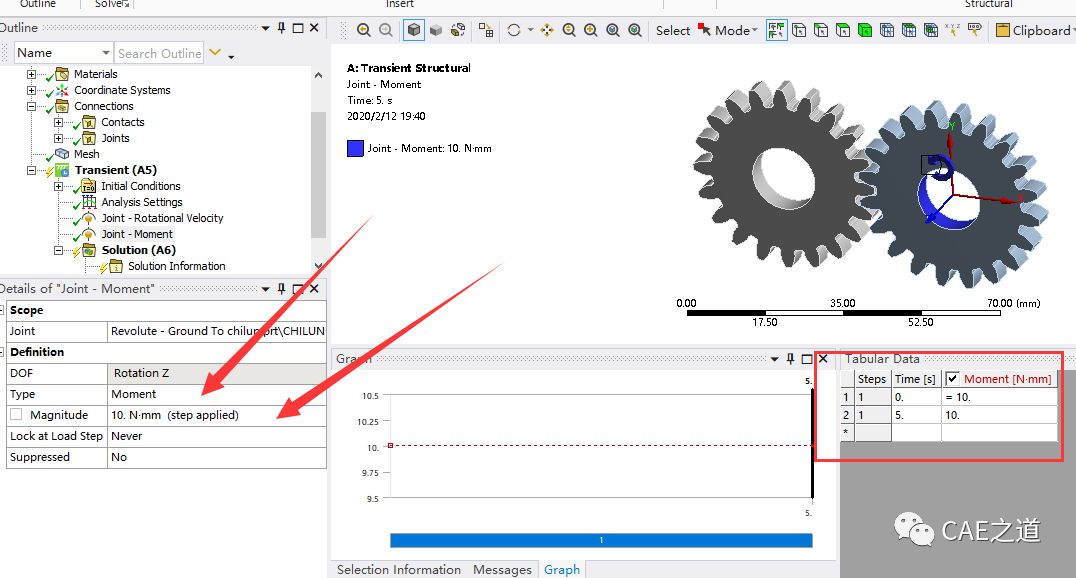

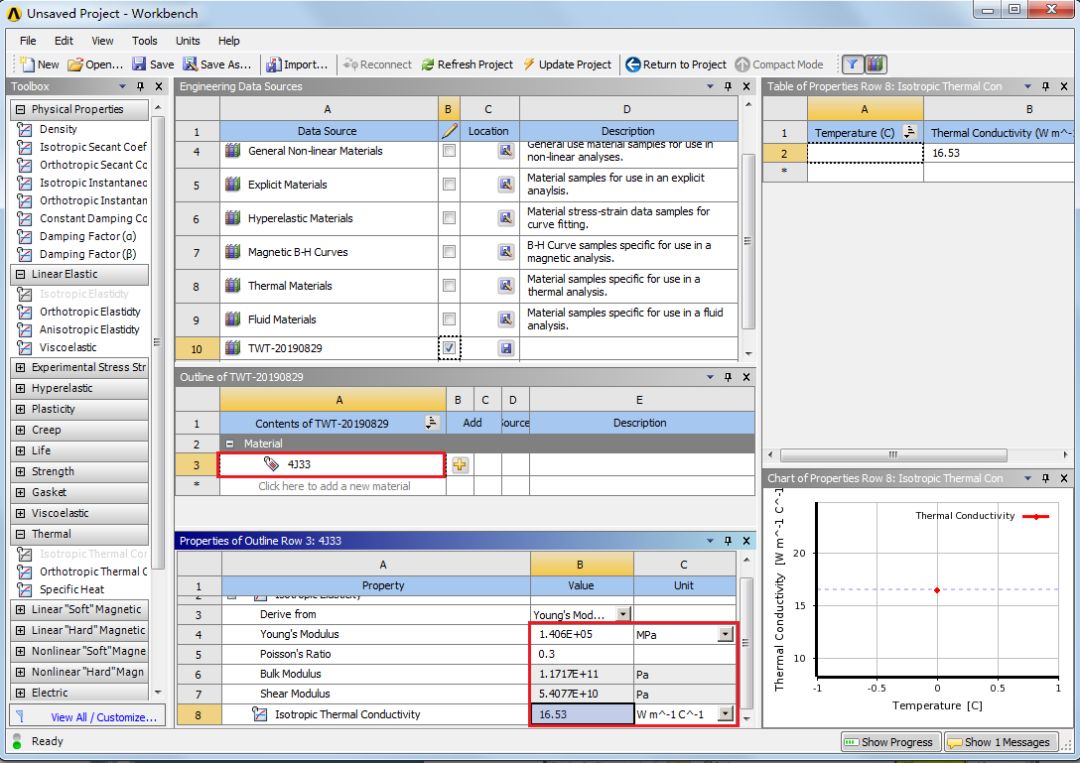

‌Workbench/SpaceClaim‌：若提示无法附加几何结构，检查原始文件质量，尝试在 SpaceClaim 中修复后重新导入 。

‌Fluent‌：支持.msh/.cas 格式，若导入失败需检查 CAD 读取器配置及文件完整性 。

‌APDL‌：导入.inp 文件时若出现单元形状检查警告，可先忽略以查看模型，高精度分析需后续优化网格 。‌‌‌

排查与预防建议

‌查看日志‌：导入失败时查看 ANSYS 生成的日志文件，定位具体错误行 。

‌版本兼容‌：确保 CAD 软件与 ANSYS 版本匹配，必要时降低导出格式版本（如 Parasolid V28）。

‌文件打包‌：装配体导入前使用 CAD“打包”功能，确保所有零件文件在同一文件夹 。‌‌‌
