ansys怎么导入模型

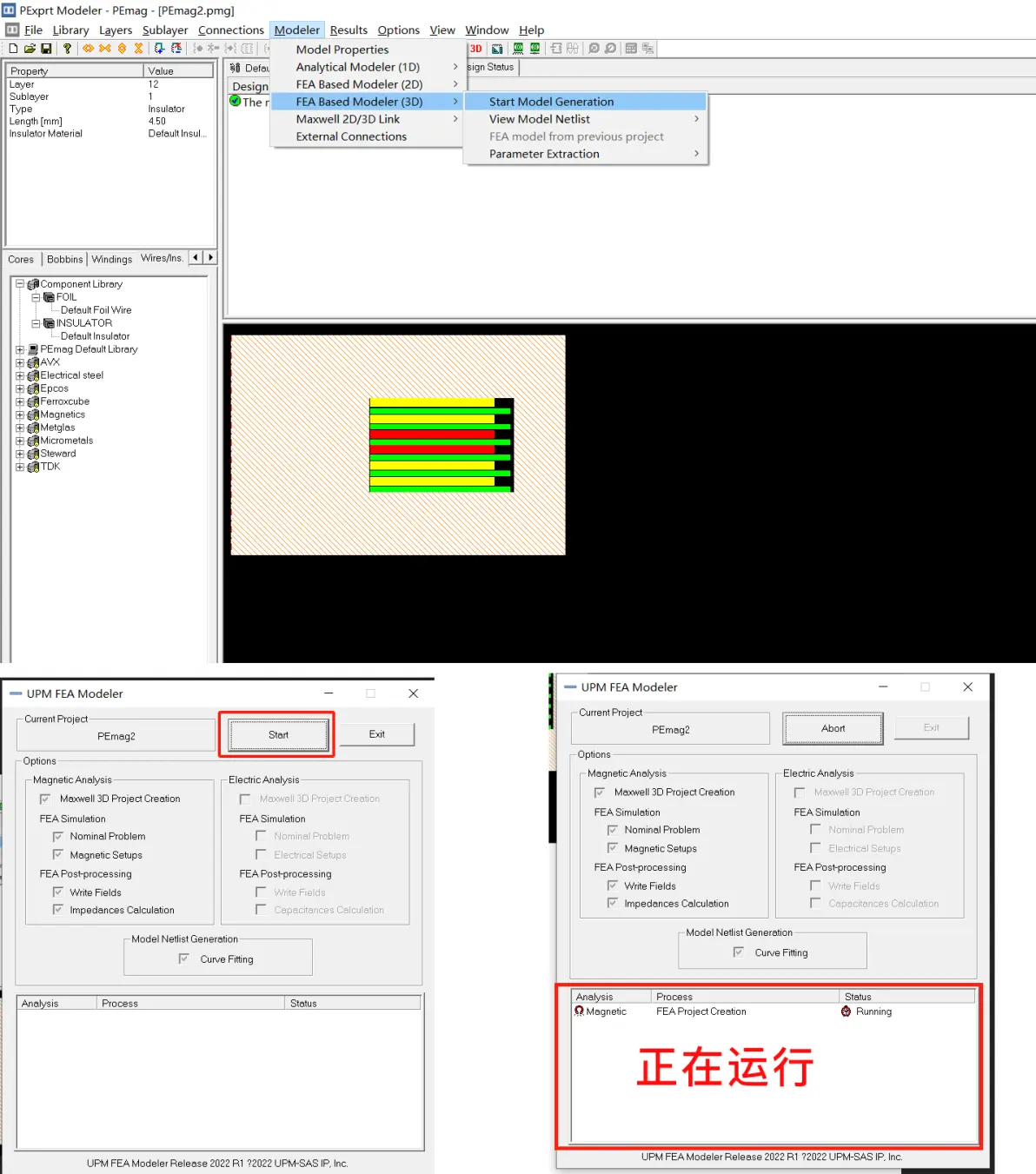

ANSYS 导入模型主要分‌Workbench‌和‌APDL‌两种环境，常用格式为‌STEP‌、‌Parasolid‌、‌SAT‌。

Workbench 导入步骤

‌启动模块‌：打开 ANSYS Workbench，将【Static Structural】或其他分析系统拖入项目区 。

‌导入几何‌：右键点击【Geometry】单元格，选择【Import Geometry】→【Browse】，找到 CAD 文件点击打开 。


‌检查模型‌：双击【Geometry】进入 DesignModeler 或 SpaceClaim，检查零件完整性及是否有破面 。‌‌‌

APDL 导入步骤


‌菜单操作‌：在经典 APDL 界面，点击【File】>【Import】，选择对应格式（如 IGES、SAT、Parasolid）。

‌参数设置‌：在弹出的对话框中设置几何类型（实体/面/线），勾选允许修改特征选项 。

‌确认导入‌：输入文件名或浏览选择文件，单击 OK 完成导入，图形窗口将显示几何模型 。‌‌‌

格式选择与注意事项

‌推荐格式‌：优先使用‌STEP (AP214)‌ 或 ‌Parasolid (.x_t)‌，兼容性最好 。

‌路径规范‌：模型文件路径及文件名‌必须为英文‌，避免导入失败或结果丢失 。

‌单位统一‌：导入前在 CAD 软件中统一单位（如 mm），或在 ANSYS 中设置匹配的单位系统 。

‌模型修复‌：若导入后显示破面或 Empty，需简化 CAD 模型（去除细小倒角）并重新导出 。‌‌‌
