ansys怎么导入catia模型

ANSYS 导入 CATIA 模型主要通过‌直接接口导入‌或‌中间格式转换‌实现，需确保安装时勾选对应接口模块 。‌‌‌

直接导入步骤

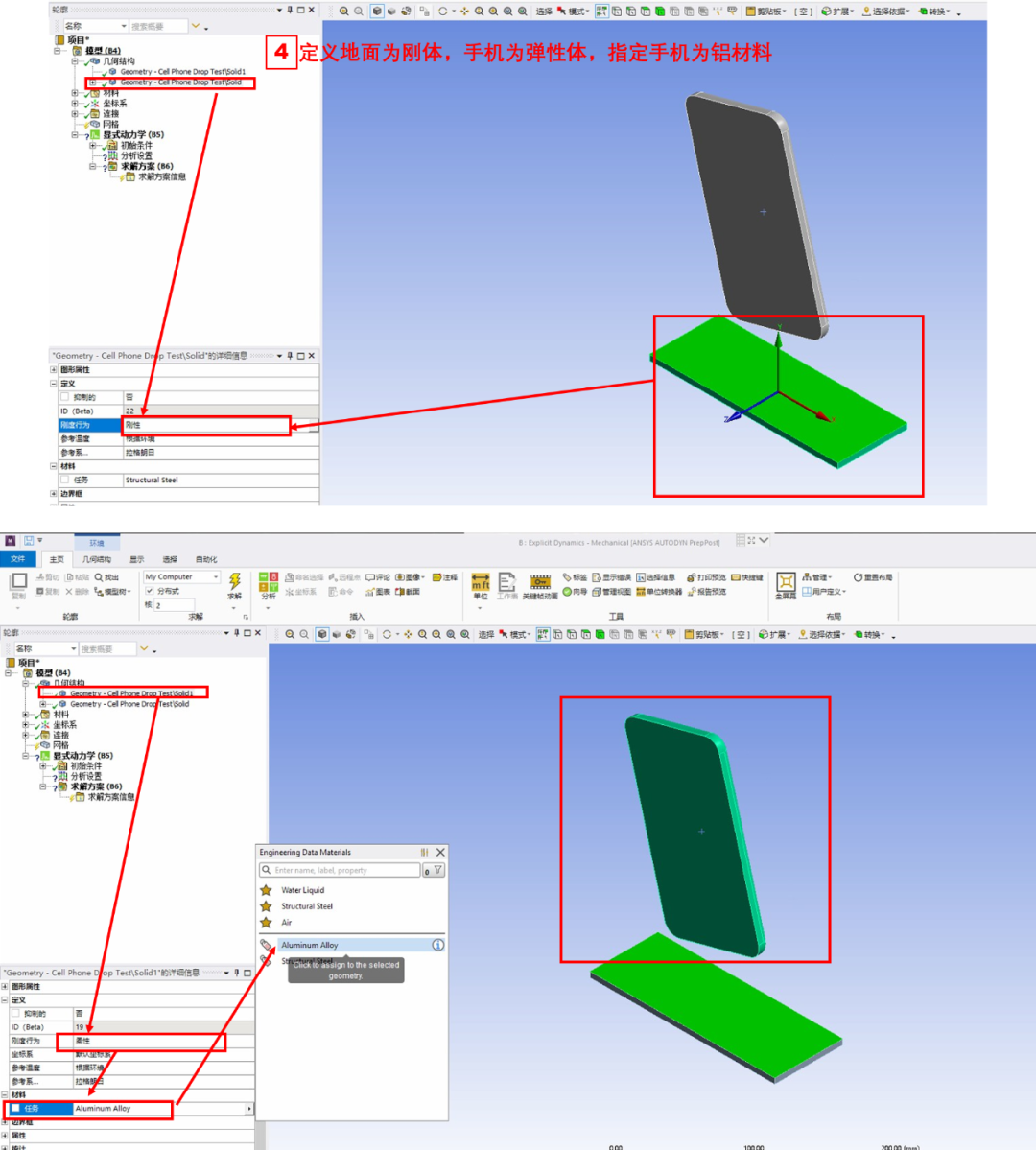

‌菜单操作‌：在 ANSYS 经典界面中，选择 Utility Menu > File > Import，根据版本选择 CATIA 或 CATIA V5。‌‌

‌文件格式‌：CATIA V5 模型通常保存为 ‌.CATPart‌ 或 ‌.CATProduct‌ 格式，V4 模型则为 ‌.model‌ 格式 。‌‌


‌参数设置‌：导入时可勾选 Allow model defeaturing 以自动修复微小几何特征，或选择几何类型（实体/面/线框）。‌‌‌

间接转换方案

‌导出通用格式‌：若直接导入失败，可在 CATIA 中将模型另存为 ‌STEP (.stp)‌、‌IGES (.igs)‌ 或 ‌Parasolid (.x_t)‌ 格式 。‌‌‌

‌导入 ANSYS‌：在 ANSYS 中选择对应格式导入，STEP 格式兼容性较好，建议导出时勾选“缝合曲面”以减少破面 。‌‌‌


关键注意事项

‌路径与编码‌：文件路径和文件名‌不能包含汉字‌，仅使用英文或数字，避免识别错误 。‌‌‌

‌版本兼容‌：确保 ANSYS 版本支持对应的 CATIA 版本（如 ANSYS 2020 支持 CATIA V5 R2~R21）。‌‌‌

‌单位一致‌：检查 CATIA 与 ANSYS 的单位系统（如 mm 与 m），防止分析误差 。‌‌‌
