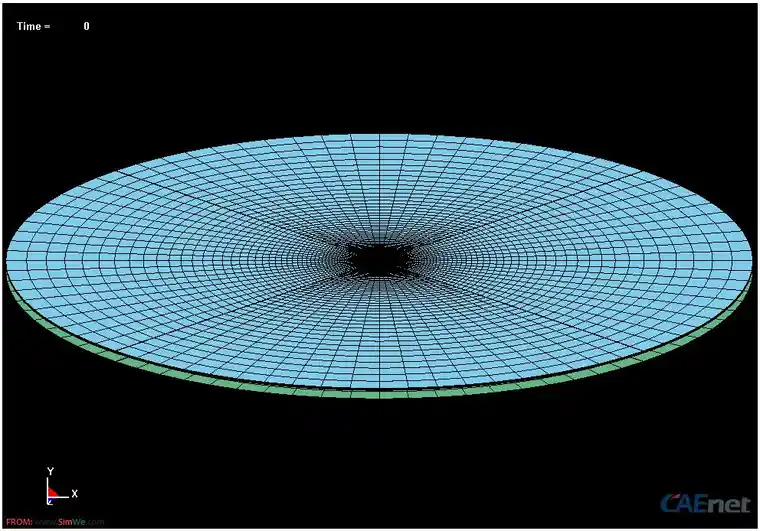

ansys导入模型后打开报警

在 ANSYS 导入模型后出现报警（警告），常见原因及应对方法如下：

‌常见报警类型与解决建议‌

‌单元形状警告（Shape Testing Warning）‌

‌提示内容‌：如 “Shape testing revealed that X of the Y elements violate shape warning limits”

‌原因‌：导入的网格中存在畸变单元（如长宽比过大、角度接近0°或180°）

‌应对‌：

若仅用于可视化或初步分析，可‌暂时忽略‌，通过关闭警告窗口继续操作 ‌‌

若需精确计算，应‌优化网格质量‌：在 DesignModeler 或 Mesher 中使用“Sizing”、“Inflation”或“Local Sizing”改善关键区域网格 ‌‌

‌几何拓扑错误（Geometry Topology Errors）‌

‌提示内容‌：如 “Open body”, “Overlapping faces”, “Small features detected”

‌原因‌：CAD 模型存在碎面、重叠、开放边或微小特征

‌应对‌：

在 ‌DesignModeler‌ 中使用 ‌“Check Geometry”‌ 和 ‌“Heal”‌ 功能自动修复 ‌‌

勾选 ‌“Ignore Small Features”‌ 并设置合理阈值（如 0.5 mm）‌‌

‌单位不一致警告‌

‌提示内容‌：模型尺寸异常（如缩小1000倍）

‌原因‌：CAD 与 ANSYS 单位系统不匹配（如 CAD 用 mm，ANSYS 默认用 m）

‌应对‌：


在 Workbench 的 ‌Geometry → Properties‌ 中设置正确 ‌Unit System‌（如 Millimeter）‌‌

‌脚本错误（Script Error 800a000d）‌

‌提示内容‌：弹窗提示 “Script Error” 或 “Type mismatch”

‌原因‌：Windows 11 系统或 Internet Explorer 设置冲突（尤其在 Meshing 模块）‌‌

‌应对‌：

按 Win + R，输入 regedit 打开注册表。

导航至：

HKEY_LOCAL_MACHINE\SOFTWARE\Policies\Microsoft\Internet Explorer\Main

新建 ‌DWORD (32-bit) Value‌，命名为 JScriptReplacement，值设为

‌重启计算机‌ ‌‌

‌内存不足警告‌

‌提示内容‌：如 “Insufficient memory during solution” 或 “Scratch space insufficient”

‌应对‌：

减小网格密度或简化模型 ‌‌

增加虚拟内存（Windows：系统属性 → 高级 → 性能 → 虚拟内存）‌‌

关闭其他占用内存的程序 ‌‌

‌通用排查步骤‌

‌确认报警具体信息‌：查看 ANSYS 消息窗口中的完整警告/错误文本（含代码或行号）。

‌检查模型来源‌：

若为外部 CAD 模型，优先使用 ‌STEP AP214‌ 或 ‌Parasolid (.x_t)‌ 格式导入 ‌‌

确保 CAD 模型无几何缺陷（闭合实体、无重叠面）‌‌

‌验证单位一致性‌：在 Workbench 中检查 Geometry 的单位设置 ‌‌

‌尝试重启 ANSYS 或计算机‌：临时性软件故障可通过重启解决 ‌‌

‌查阅日志文件‌：在项目目录下查看 .out 或 .log 文件获取详细错误信息 ‌‌

⚠️ ‌注意‌：若报警伴随 ‌“Error”‌（非 “Warning”），通常表示分析无法继续，必须修正模型或设置；而 ‌“Warning”‌ 多数可暂忽略，但需评估对结果的影响 ‌‌

如能提供具体的报警文字或截图，可进一步精准定位问题。
