ansys导入模型看不到模型

ANSYS 导入模型后无法显示，通常由‌显示设置错误‌、‌几何导入异常‌或‌单位路径问题‌引起，需按顺序排查视图配置与文件状态。

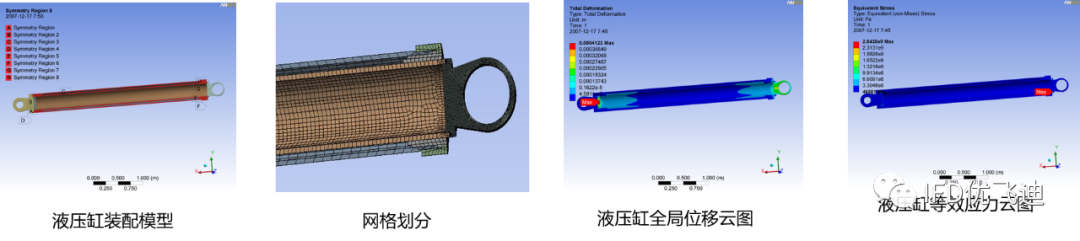

显示与视图设置排查

‌调整显示模式‌：模型可能仅以线框（Wireframe）显示，需在设置中将体积显示方式改为‌实体（Solid）方式‌。‌‌


‌检查可见性状态‌：确认模型未被意外隐藏或冻结，尝试使用‌Unfreeze 功能‌解除冻结状态，并将透明度设置为 0。‌‌‌

‌刷新视图窗口‌：视图渲染可能卡顿，尝试清除屏幕缓存（如 Ctrl+Shift+F）或刷新视图以重新加载图形。‌‌‌

几何导入与文件检查


‌验证文件格式‌：确保使用‌STEP、IGES、Parasolid‌等标准兼容格式，避免使用损坏或版本不匹配的文件。‌‌‌

‌检查路径与权限‌：工作路径‌不可包含中文或特殊字符‌，且文件应位于本地有写入权限的目录，避免网络驱动器权限不足。‌‌‌

‌确认几何完整性‌：若文件仅含网格信息（如.cdb）而无几何描述，需切换至 Mesh View 模式或重新导入含几何参数的文件。‌‌‌


软件环境与流程确认

‌单位系统匹配‌：ANSYS 单位设置错误可能导致模型显示过小或过大，需统一‌单位系统（如 m 与 mm）‌。‌‌‌

‌网格生成状态‌：在 Workbench 中，若进入 Fluent 前‌Mesh 栏未显示绿色对号‌，说明网格未生成，导致无法看到模型。‌‌‌

‌硬件与驱动‌：显卡驱动过时或内存不足也可能导致显示失败，建议更新驱动并清理临时文件。‌‌‌
