ug模型导入ansys

将UG（现称Siemens NX）模型导入ANSYS，是CAE仿真中常见的操作。根据当前（2026年5月）最新公开资料，推荐使用以下方法：

‌推荐方法：通过Parasolid (.x_t) 或 STEP 格式导入‌

这是目前最稳定、兼容性最好的方式，适用于大多数ANSYS版本（包括Workbench和经典APDL）。

‌操作步骤‌

‌在UG中导出模型‌

打开UG模型。

点击 ‌文件 → 导出 → Parasolid‌。

在弹出窗口中：

选择要导出的体（建议选“整个部件”）。

格式选择 ‌.x_t‌（文本格式，兼容性更好）。

使用‌英文命名‌，避免中文路径或文件名。

保存文件。

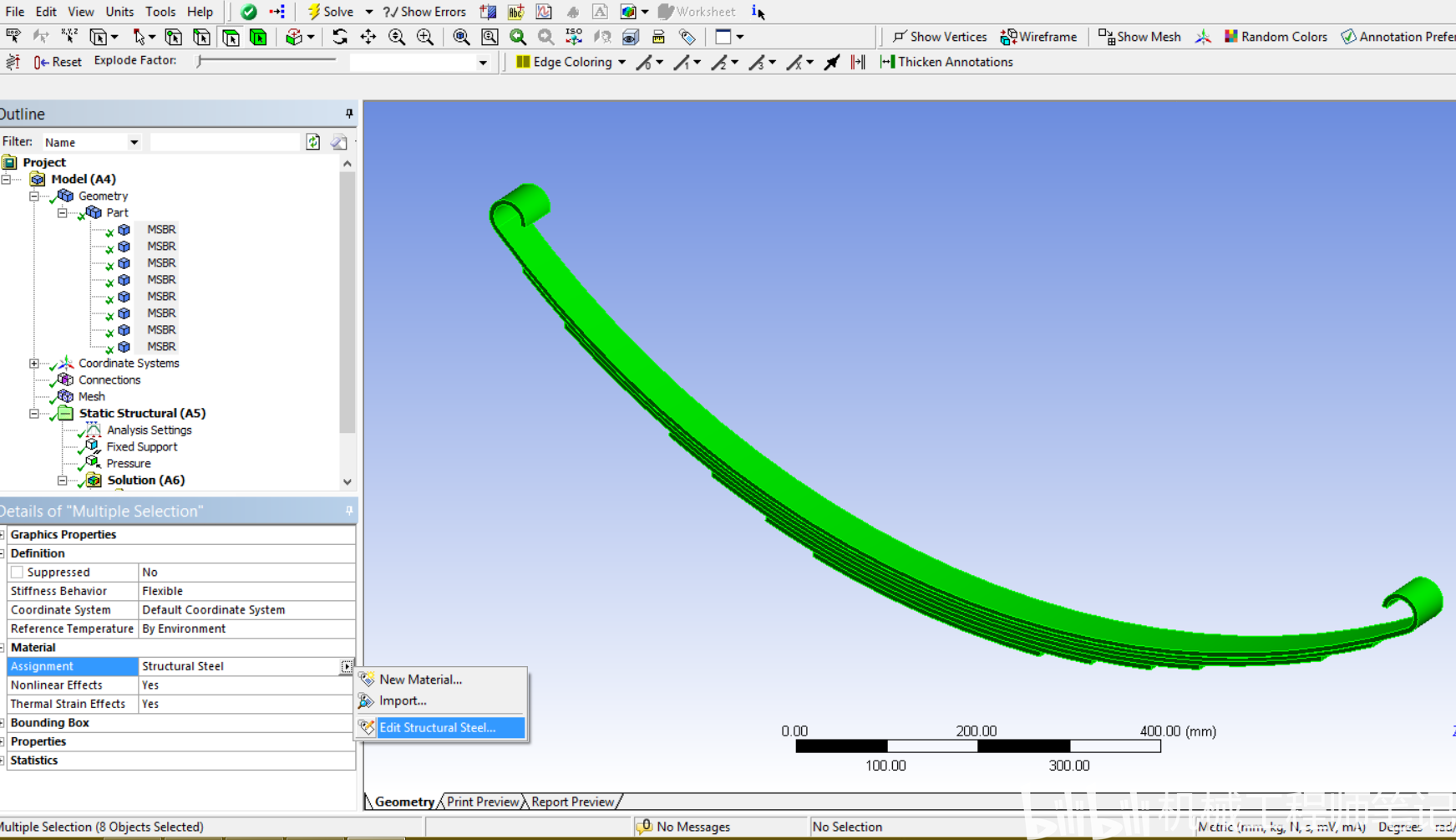

‌在ANSYS中导入模型‌


启动 ‌ANSYS Workbench‌ 或 ‌ANSYS Mechanical APDL‌。

在Workbench中：

双击 ‌Geometry‌ 单元 → 点击 ‌Import Geometry‌ → 选择刚才保存的 .x_t 文件。

在APDL中：

使用命令 *GET 或菜单 ‌File → Import → Parasolid‌ 导入 .x_t 文件。

⚠️ 注意：若导入后仅显示线框而非实体，可在APDL中输入命令 /facet, norm 切换为实体显示 ‌‌

‌替代方法：直接关联UG与ANSYS（适用于Workbench）‌

若使用 ‌ANSYS 2020 R1 或更高版本‌，可实现无缝联动：

在开始菜单中打开 ‌ANSYS → Utilities → CAD Configuration Manager‌。

在 ‌CAD Selection‌ 选项卡中：

勾选 ‌NX‌。

勾选 ‌Workbench Associative Interface‌。


设置UG安装路径（如 C:\Program Files\Siemens\NX12.0）。

完成配置后，重启UG，即可通过 ‌ANSYS → Launch Workbench‌ 直接导入模型 ‌‌

✅ 优势：参数化模型可双向更新，适合迭代设计。

‌常见问题与解决建议‌

‌导入失败或模型缺失‌

检查是否使用了 ‌英文路径和文件名‌ ‌‌

确保模型在UG中通过 ‌几何检查‌（无开放边、重叠面等）‌‌

尝试导出为 ‌STEP (.stp/.step)‌ 格式作为备选 ‌‌

‌单位不一致导致模型缩放‌


在UG中确认模型单位（如毫米）。

在ANSYS Workbench中，右键 ‌Geometry → Properties → Unit System‌，选择对应单位（如 Millimeter）‌‌

‌仅导入线框，无法生成网格‌

在APDL中执行 /facet, norm 转换为实体 ‌‌

或在Workbench中使用 ‌DesignModeler‌ 的 ‌Heal‌ 功能修复拓扑 ‌‌

‌不推荐的方式‌

‌IGES/IGS 格式‌：易丢失细节，尤其对复杂装配体 ‌‌

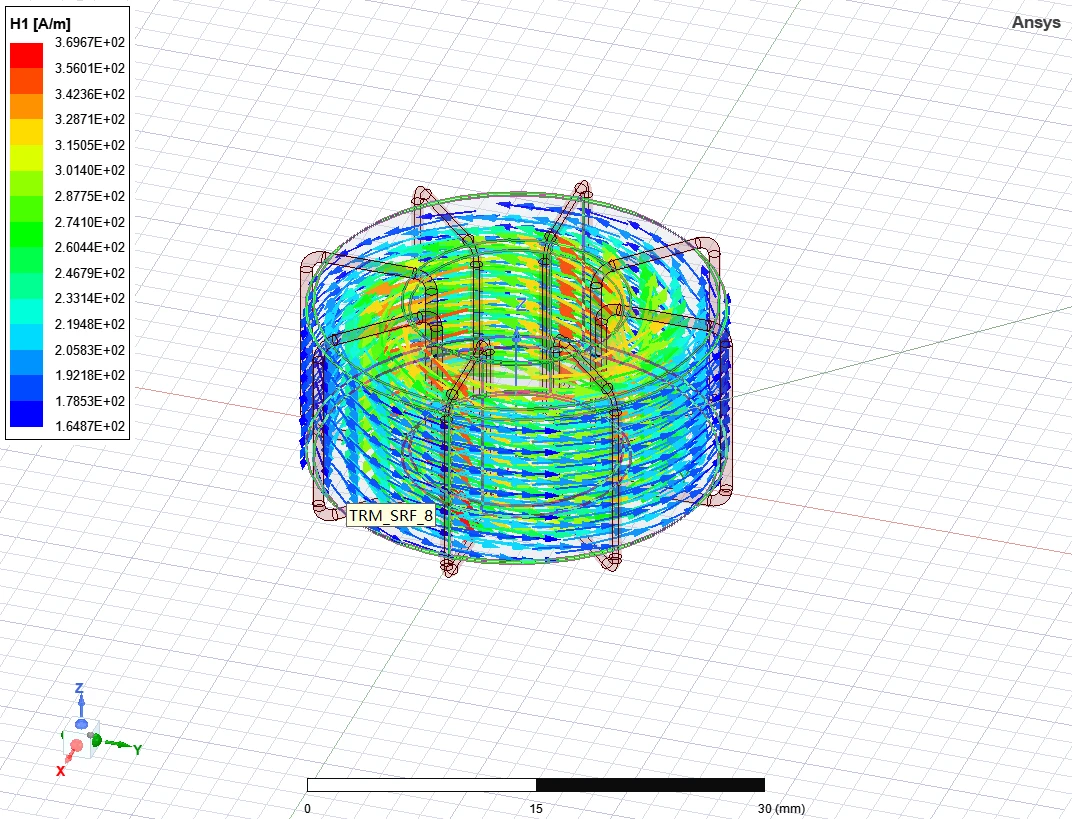

‌DXF/DWG 格式‌：仅适用于2D模型或Maxwell电磁仿真 ‌‌

不适用于3D结构分析

如需进一步操作指导，可参考官方文档：

ANSYS Help Documentation

Siemens NX Documentation
