ansys导入几何模型后报错

在 ANSYS 中导入几何模型后报错，‌最常见的原因是“无效的零体积几何体”（Invalid Zero-Volume Geometry）‌，尤其当模型来自 SolidWorks、Abaqus、CATIA 等第三方 CAD 软件时。以下是基于最新公开资料（截至 2026 年 5 月）整理的系统性解决方案。

‌一、核心问题原因‌

‌几何非封闭或存在缝隙‌：曲面未完全闭合，导致 ANSYS 无法识别为实体。

‌格式转换信息丢失‌：使用 STEP、IGES 等中间格式时，微小精度损失导致拓扑断裂。

‌包含曲面实体或薄壁结构‌：CAD 中生成的辅助曲面被误导入为“零体积”对象。

‌单位不一致‌：CAD 使用 mm，而 ANSYS 默认用 m，模型被缩放至无效尺寸。

‌小特征过多‌：如微小圆角、孔洞等，干扰网格生成。

‌二、推荐解决步骤‌

‌优先使用 .x_t（Parasolid）格式导出模型‌

在 SolidWorks / CATIA 中另存为 ‌Parasolid (.x_t)‌ 格式。

‌关键设置‌：版本选 18.0 或更低，勾选“保存所有实体”和“包括参考几何体”‌‌

‌在原始 CAD 软件中清理模型‌

删除所有非必要的曲面实体（如构造面、引导面）。

使用“检查实体”或“健康检查”工具，修复开放边、重叠面、碎面。

删除小于网格尺寸 1/3 的小特征（如倒角、圆角）‌‌

‌在 ANSYS 中启用自动修复‌

导入几何时，在 ‌Geometry → Properties‌ 中：

设置 ‌单位‌ 与 CAD 模型一致（如 mm）。

勾选 ‌“Heal Geometry”‌ 和 ‌“Merge Entities”‌‌‌


若已导入，进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌：

点击 ‌“Check Geometry”‌ → 运行 ‌“Heal”‌ 或 ‌“Repair”‌ 工具‌‌

‌处理“零体积几何体”报错的急救措施‌

抑制报错部件：右键出错部件 → ‌Suppress Body‌。

手动修补：使用 ‌“Fill”‌ 工具封闭缺口，或 ‌“Sew”‌ 工具缝合边界‌‌

若仍失败，返回原始 CAD 重建问题特征（通常比反复修复更快）‌‌

‌验证模型是否为实体‌

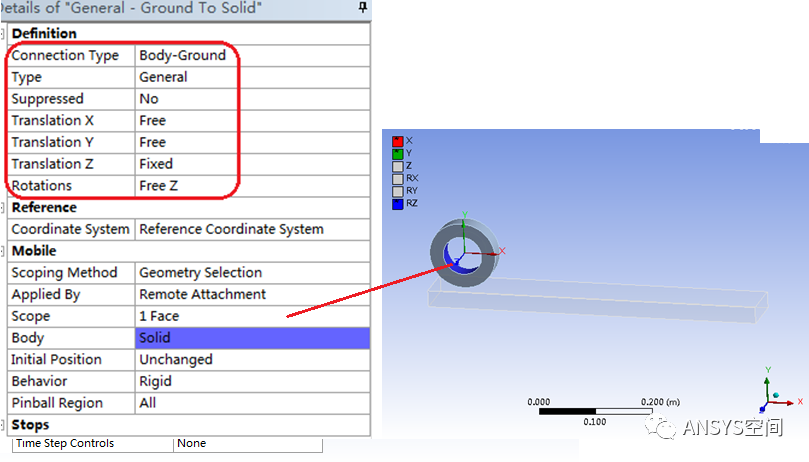

在 ANSYS Geometry 中，正确实体应显示为 ‌“Solid”‌ 类型，而非 “Surface”。


可在 ‌Model Tree‌ 中筛选，确认所有部件均有体积‌‌

‌三、其他常见报错及对应处理‌

‌“无法附加 .agdb 文件”‌：

检查文件路径是否含中文/特殊字符，移至纯英文路径（如 D:\ANSYS_Project\）‌‌

确保 .agdb 文件未被移动或删除。

‌“Script Error 800a000d”‌（网格划分阶段）：

修改注册表：创建 JScriptReplacement DWORD 值并设为 0，重启电脑‌‌

‌单位不一致导致模型“消失”‌：

在 ANSYS Workbench 中，右键 Geometry → Properties → 设置 ‌Unit System‌ 为 ‌Millimeter‌‌‌

‌四、预防建议‌

‌建模规范‌：

始终使用 ‌实体建模‌，避免仅生成曲面。

复杂装配体拆分为多个 .x_t 文件分别导入‌‌

‌导出前检查‌：

在 CAD 中运行 ‌“质量属性”‌ 或 ‌“实体验证”‌ 工具，确保模型为完整实体‌‌

若上面方法仍无效，可尝试将模型先导入 ‌SpaceClaim‌ 进行中间修复，再导出为 .x_t 导入 ANSYS ‌‌
