ansys不显示形变

阅读数 10

在 ANSYS 中不显示形变，通常是由后处理设置或分析配置问题导致的。结合当前时间（2026年5月）和权威公开资料，以下是‌最可能的原因及对应解决方法‌：

‌主要原因与解决方法‌

‌变形比例过小或未放大‌

ANSYS 默认会放大变形以方便观察，但如果模型刚度大、载荷小，实际变形极小（如微米级），可能被视觉忽略。

‌解决‌：在后处理中手动增大变形放大系数。

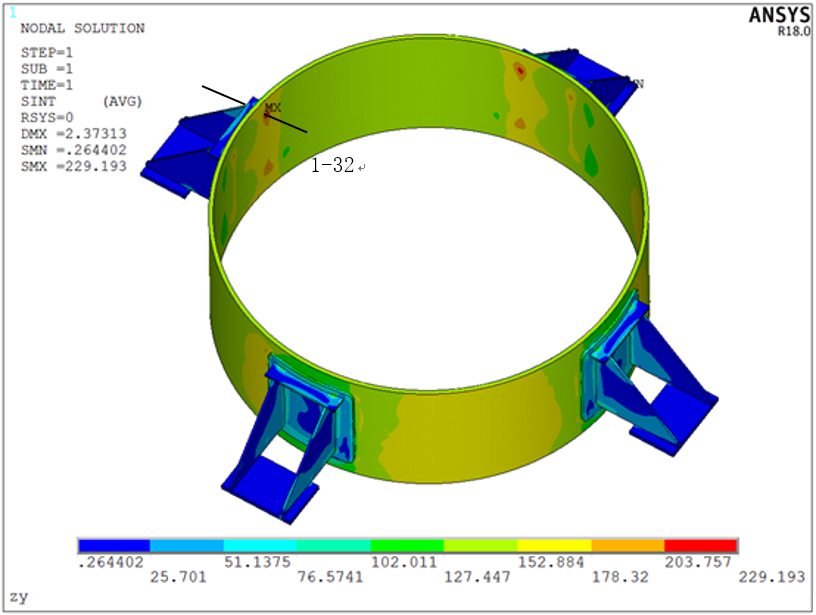

在 ‌General Postproc‌ → ‌Plot Results‌ → ‌Deformed Shape‌ 中，设置 ‌KUND = 2‌ 并调整 ‌Fact‌（放大因子）‌‌

或使用命令 /DSCL, 设置全局变形放大比例 ‌‌

‌未正确进入后处理或读取了错误的结果步‌

若在求解后未切换到后处理模块，或读取了初始子步（如 SET,1,1 而非 SET,LAST），将看不到变形。

‌解决‌：确保执行 SET,LAST 读取最后收敛步的结果 ‌‌

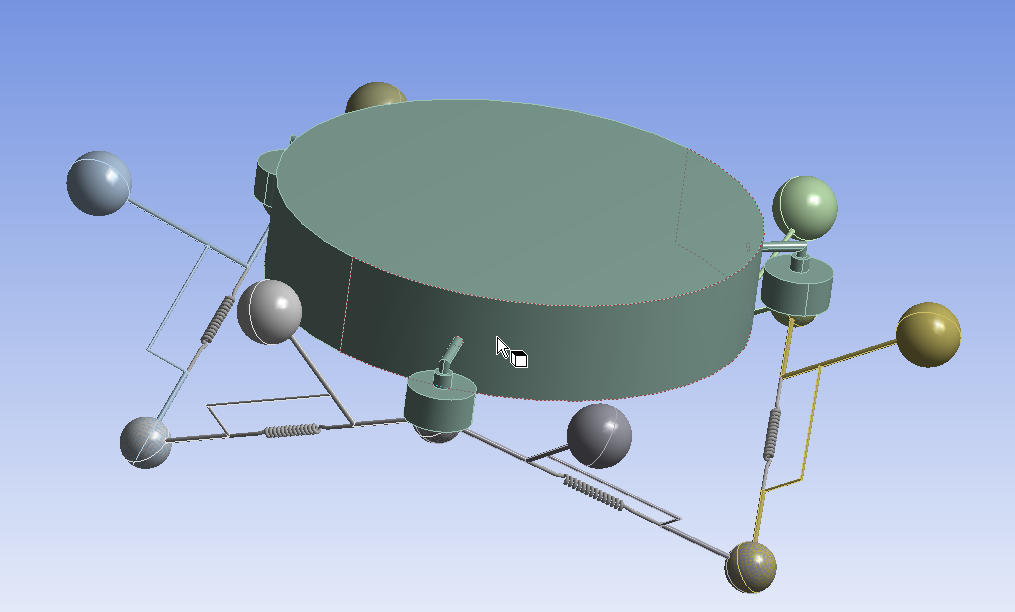

‌模型无位移（物理设置错误）‌

即使求解成功，若模型完全约束、材料属性缺失、载荷未激活或单位制错误，可能导致位移为零。

‌关键检查项‌‌‌

‌单位制一致性‌：如使用 mm-kg-s 单位，重力加速度应设为 ‌9810 mm/s²‌，而非 9.

‌材料属性‌：弹性模量（EX）不能为零或空值。

‌约束合理性‌：避免过约束（如全自由度固定）或欠约束（导致刚体位移）。

‌载荷激活‌：重力等体载荷需在 ‌Load Step‌ 中启用，而不仅是定义。

‌后处理显示选项关闭‌

可能 inadvertently 关闭了变形显示或启用了“仅显示未变形形状”。

‌解决‌：在 ‌Plot Results‌ → ‌Deformed Shape‌ 中确认勾选了 ‌Def + Undeformed‌ 或 ‌Def Only‌ ‌‌

‌大变形未启用（适用于非线性问题）‌

若涉及大位移、大应变，但未开启 ‌Large Deflection = On‌，则变形可能被低估或忽略 ‌‌

‌快速自检步骤（推荐顺序）‌

‌确认求解成功‌：查看 .out 文件是否有 ‌* LOAD STEP 1 COMPLETED *‌。

‌检查结果文件‌：确保 .rst 文件非空，且在后处理中使用 SET,LAST。

‌验证单位制与材料‌：使用 /UNITS 和 MPLIST 检查单位、弹性模量。

‌放大变形显示‌：在后处理中设置 PLDISP,2 或通过 GUI 调整变形比例。

‌查看位移结果‌：通过 PRNSOL, U, SUM 查看节点总位移是否非零。

若上面均正常但仍无变形，建议运行 ANSYS 官方提供的 ‌重力基准测试用例‌（如 100×100×100 mm 钢块固支，施加 9810 mm/s² 重力），预期位移约 0.123 mm，用于验证流程正确性 ‌‌

如需进一步诊断，可提供具体模块（Workbench 或 APDL）、分析类型（静力/模态等）及是否涉及非线性。
