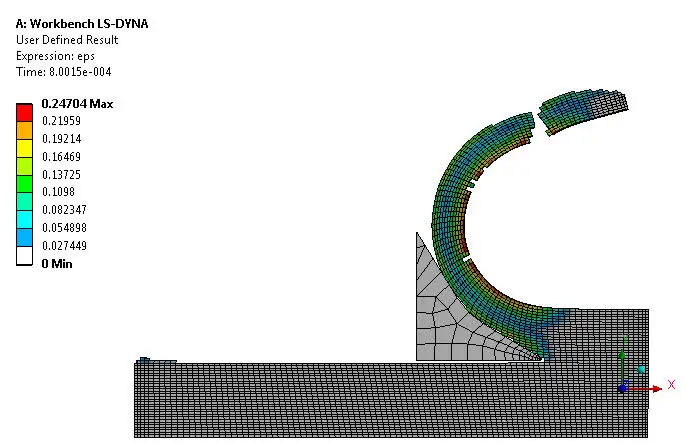

ansys对称边界条件

在 ANSYS 中，‌对称边界条件‌用于利用模型的几何、载荷和约束的对称性，从而‌简化模型、减少计算量‌，同时保证结果准确性。根据当前（2026年5月）最新公开资料，其核心要点如下：

‌一、什么是对称边界条件？‌

‌物理含义‌：假设存在一个对称面，流体或结构在该面两侧呈镜像对称。

‌约束方式‌：

‌对称边界‌：法向位移为0，切向位移自由；法向速度/通量为0，切向梯度为

‌反对称边界‌：法向位移自由，切向位移为0；法向梯度为0，切向通量为0 ‌‌

适用于结构力学（Mechanical）和流体动力学（Fluent）等模块。

‌二、如何施加对称边界条件？‌

‌1. ANSYS Workbench Mechanical（结构分析）‌

‌步骤‌：

在几何模型中，将对称面命名（如 symmetry）。

在 Model → Geometry 中，右键对称面 → 选择 Symmetry ‌‌

或在 Supports 中插入 Symmetry Region，选择对称面 ‌‌

‌注意‌：


对称面必须与坐标平面平行或已正确定义法向方向 ‌‌

不支持在对称面上施加弹性支撑或点支撑 ‌‌

‌2. ANSYS Fluent（CFD 分析）‌

‌步骤‌：

确认几何和流动完全对称。

进入 Boundary Conditions → 选择对称面 → 将 Type 改为 symmetry ‌‌

‌适用前提‌：

流场无旋、无强旋流、无分离区。

壁面 ≠ 对称面（壁面有无滑移条件，对称面无）‌‌

‌三、关键注意事项‌

‌必须满足严格对称‌：包括几何、网格、载荷、材料属性 ‌‌

‌不能用于非对称问题‌（如旋转、涡流、局部扰动）。


‌结果后处理‌：可通过 Mirror 或 Cyclic Symmetry 扩展显示完整模型结果 ‌‌

‌与周期性边界区别‌：对称用于镜像，周期性用于重复单元（如涡轮叶片）‌‌

‌四、优势与适用场景‌

‌优势‌：

减少网格数量，提升求解效率。

降低内存占用，缩短计算时间 ‌‌

‌典型应用‌：

带对称结构的机械零件（如梁、壳体）。

风洞实验中的对称流场。

轴对称或平面对称的电子设备散热分析 ‌‌
