ansys建立连接

在 ANSYS 中建立连接，主要根据模型类型（如实体、壳体、梁等）和物理需求（如刚性连接、柔性连接、接触、螺栓、点焊等）选择合适的连接方式。以下是常见连接方法及其操作要点：

‌一、常用连接类型及适用场景‌

‌绑定接触（Bonded）‌：两表面完全粘结，无相对滑动或分离，适用于焊接、粘接等。

‌摩擦接触（Frictional）‌：允许滑动但有摩擦阻力，适用于螺栓连接、法兰配合等。

‌不分离（No Separation）‌：可滑动但不能分离，适用于部分装配关系。

‌点焊（Spot Weld）‌：用于薄板结构的局部连接，需使用四面体网格。

‌梁连接（Beam Connection）‌：用梁单元模拟螺栓、销钉等，可施加预紧力。


‌关节连接（Joint）‌：模拟铰链、滑动副等运动副。

‌弹簧（Spring）‌：模拟弹性支撑或柔性连接。

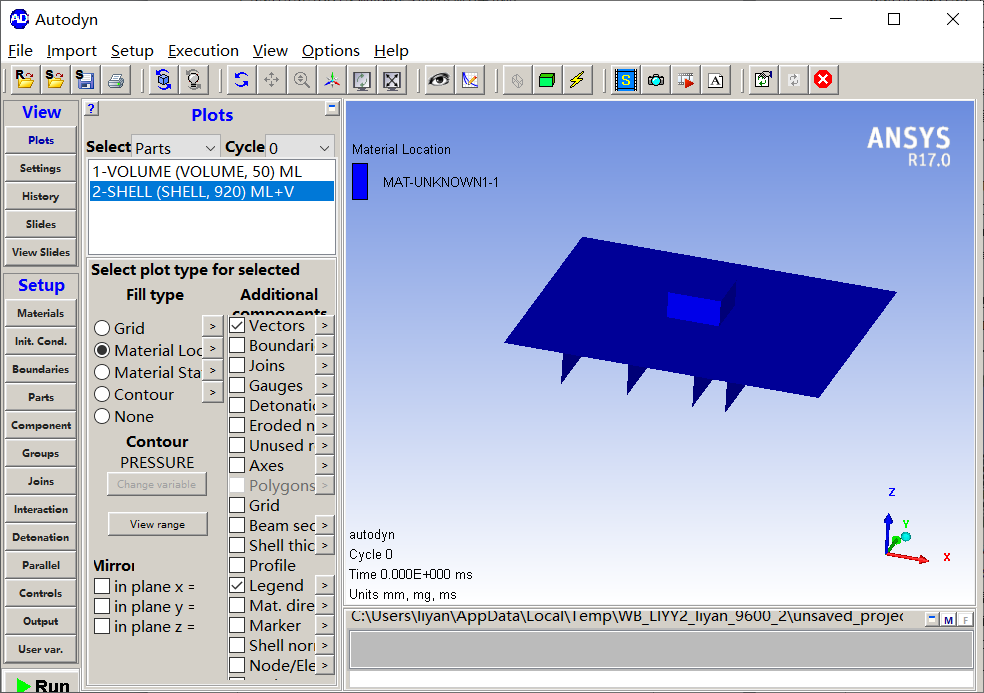

‌二、典型连接操作步骤（以 Workbench 为例）‌

‌导入几何体‌

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中完成装配体建模，确保零部件正确分离或重叠。

‌进入 Mechanical 设置连接‌

在结构树中右键 ‌Connections‌ → 插入对应连接类型（如 Contact、Beam Connection、Spot Weld 等）。


‌定义接触对或连接区域‌

选择 ‌源面（Source）‌ 和 ‌目标面（Target）‌。

设置 ‌接触类型‌（如 Bonded、Frictional 等）‌‌

‌批量创建（适用于多个相同连接）‌

使用 ‌Object Generator‌ 快速生成多个螺栓连接或接触对，无需编写脚本 ‌‌


‌施加边界条件与求解‌

对螺栓连接需定义 ‌预紧力‌（Bolt Pretension），分两步加载：预紧 + 锁定 ‌‌

点焊连接必须使用 ‌四面体网格‌，六面体会导致求解失败 ‌‌

‌三、推荐资源‌

‌官方产品页面‌：Ansys Connect - 创建仿真数字主线 ‌‌

‌视频教程‌：ANSYS 实体单元连接方式 ‌‌

‌螺栓连接实战指南‌：ANSYS 螺栓连接模型建立方法 ‌‌

如需具体操作某类连接（如点焊、螺栓、接触等），可进一步说明应用场景，以便提供针对性步骤。
