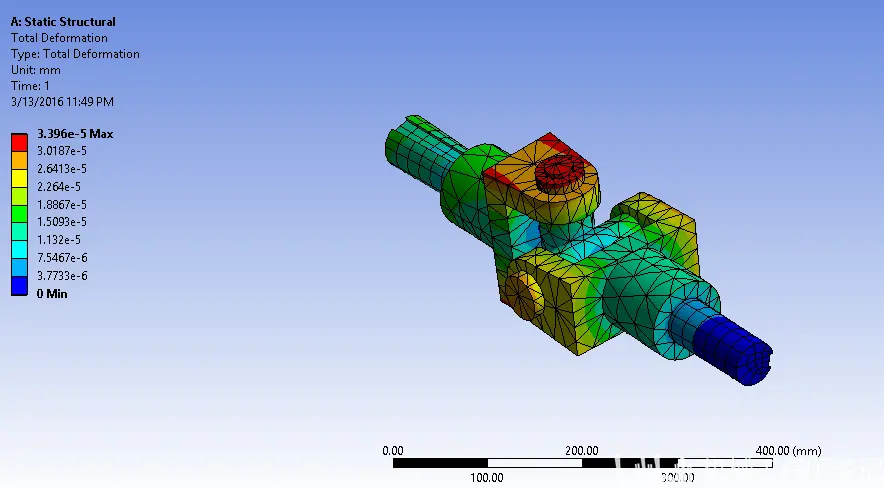

在 ANSYS 中对模型进行切割，主要根据所使用的模块（如 Workbench、Classic ANSYS、Electronics Desktop 等）和建模环境（如 DesignModeler、DM、3D Modeler）采用不同方法。以下是主流场景下的切割操作方式：1. ANSYS Workbench 中切割模型（推荐方法）
在 DesignModeler (DM) 或 SpaceClaim 中进行几何切割，适用于后续网格划分或仿真设置。
使用 Slice 功能（适用于规则切割）
在 DM 中选中要切割的体（Body）。
点击菜单栏 Create → Slice。
选择 Slice by Plane，并定义一个基准平面（如 XY、YZ 或自定义平面）。
点击 Generate 完成切割。
使用布尔运算（差集 Subtract）进行复杂切割
绘制一个辅助实体（如长方体、圆柱体）作为“刀具”。
选中目标体（被切割体）和刀具体。
右键 → Boolean → Subtract，设置目标体为 Blank，刀具体为 Tool。
勾选 Keep Originals 可保留刀具，否则会被删除。
使用 SolidWorks 等第三方 CAD 工具
若模型复杂（如带曲面、内部结构），建议在 SolidWorks 中完成精细切割后，导出为 STEP 或 IGES 格式导入 ANSYS Workbench
2. 经典 ANSYS（APDL 命令流）中切割
适用于需要脚本化或批量处理的场景。
利用工作平面切割（VSBW）
apdl
WPCSYS,,11 ! 将工作平面对齐局部坐标系
WPOFFS,50,30,20 ! 偏移原点
WPROTA,0,0,30 ! 旋转30度
VSBW,ALL ! 用工作平面切割所有体
利用面切割体（VSBA）
apdl
VSBA, body_id, face_id ! 用指定面切割指定体
这些命令也可通过 GUI 操作：Utility Menu → Select → Entities → Volumes → Cut
3. ANSYS Electronics Desktop（如 HFSS、Maxwell）中切除
在 3D Modeler 中通过布尔运算实现“切除”（即相减）。
创建目标体（如长方体）和刀具体（如圆柱体用于开孔）。
选中目标体 → Modeler → Boolean → Subtract。
在对话框中：Blank Parts：目标体
Tool Parts：刀具体
Keep Originals：建议勾选以保留刀具用于后续操作
点击 OK 完成切除
⚠️ 注意：所有对象必须为实体（Solid），曲面无法直接切除；若操作失败，检查几何是否闭合或使用 Heal 修复
4. 高级技巧：WPCSYS 实现复杂切割（适用于 Workbench）
在 DesignModeler 或 APDL 中，可结合 WPCSYS 命令与工作平面实现高精度切割，尤其适合复合材料、蜂窝结构等复杂几何
示例：切割机翼蜂窝结构时，通过 WPCSYS 定义倾斜工作平面，仅需 15 分钟完成原本需 3 小时的手动操作
总结建议
场景 推荐方法 工具/模块
简单规则切割（如平分圆柱） Slice by Plane ANSYS Workbench (DM)
复杂形状切割（如开槽、打孔） Boolean Subtract Workbench (DM) 或 Electronics Desktop
批量/自动化切割 APDL 命令（VSBW, VSBA） Classic ANSYS
高精度复杂几何（如航空部件） WPCSYS + 工作平面 DM 或 APDL
外部建模后导入 SolidWorks 切割 → 导入 STEP Workbench
如需视频演示，可参考：ANSYS Workbench LS-DYNA 圆锯切割案例
