ansys对称约束

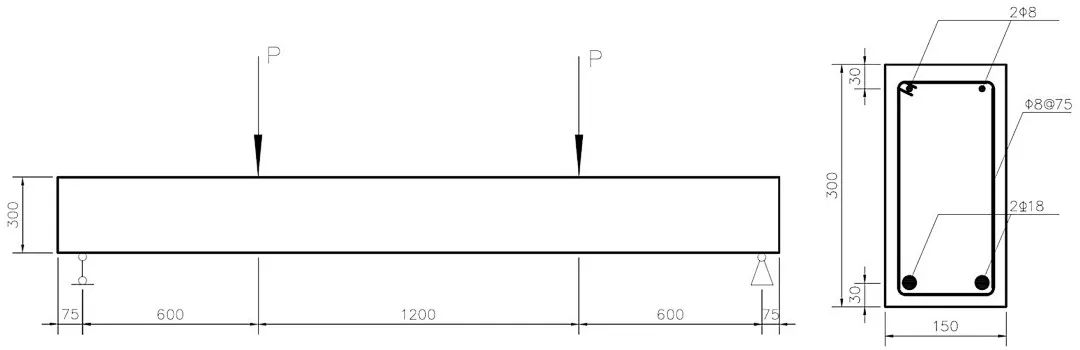

在 ANSYS 中，‌对称约束‌用于利用结构、载荷和边界条件的对称性，仅建模部分几何（如 1/2、1/4 或扇区模型）以显著减少计算量，同时保证结果准确性。以下是关键要点：

‌对称约束的基本原理‌

‌对称边界条件‌（Symmetric）：

‌法向位移为 0‌（如对称面法向为 X，则 UX = 0）

‌切向旋转为 0‌（如 ROTY = ROTZ = 0，若对称面为 YZ 平面）

‌反对称边界条件‌（Antisymmetric）：

‌切向位移为 0‌（如 UY = UZ = 0，若对称面法向为 X）

‌法向旋转为 0‌（如 ROTX = 0）

这些条件适用于 ‌3D 实体模型‌；若使用 ‌2D 单元‌（如 PLANE182），仅约束平动自由度（无转角自由度）‌‌

‌在 ANSYS Workbench 中施加对称约束的步骤‌

‌几何预处理‌

在 DesignModeler 或 SpaceClaim 中，将完整模型剖切为对称部分（如 1/4 模型）‌‌

‌插入对称区域‌

在 ‌Model‌ 树中右键 → ‌Insert → Symmetry‌


选择对称面（如 XYPlane、YZPlane）作为对称区域 ‌‌

‌设置对称类型‌

在属性面板中设置：

‌Type‌：Symmetric（对称）或 Antisymmetric（反对称）

‌Num Repeat‌：重复次数（如 2 表示镜像对称）‌‌

‌Method‌：建议设为 Half（半模型）‌‌

‌施加边界条件‌

在对称面上施加对应约束（如对称面法向固定）‌‌

示例：对 XZ 平面对称面，施加 UX = 0, ROTY = 0, ROTZ = 0 ‌‌

‌结果扩展显示‌

求解后，可在 ‌Solution‌ 中启用 ‌Symmetry Display‌ 或 ‌Mirror Result‌，自动显示完整模型结果 ‌‌

‌常见注意事项‌

‌坐标系一致性‌：确保对称面法向与局部/全局坐标系一致，必要时创建局部坐标系 ‌‌

‌网格匹配‌：对称面两侧网格应严格匹配，避免应力奇点或收敛问题 ‌‌

‌载荷对称性‌：施加的载荷必须符合对称假设（如对称拉力、反对称剪力）‌‌

‌单元类型影响‌：使用 ‌梁/壳单元‌ 时需考虑转角自由度；‌实体单元‌ 仅约束平动 ‌‌

‌命令流方式（APDL）‌

apdl

DSYM, SYMM, X ! 在 X 方向对称面施加对称约束

DSYM, ASYM, Y ! 在 Y 方向对称面施加反对称约束

其中 Lab 为 SYMM 或 ASYM，Normal 为 X, Y, 或 Z ‌‌
