ansys建立坐标轴

在 ANSYS 中建立坐标轴（即创建或定义坐标系）的操作方式，依据所使用的界面（Workbench 或 Classic APDL）略有不同。以下是主流方法的总结：

‌一、ANSYS Workbench 中建立坐标系‌

在 ‌Mechanical‌ 界面中，可通过以下步骤创建新坐标系：

‌方法一：通过几何特征自动创建‌

右键点击 ‌Coordinate Systems‌ → 选择 ‌Insert → Coordinate System‌

在 Details 面板中设置：

‌Type‌：Cartesian（直角）、Cylindrical（柱面）或 Spherical（球面）

‌Origin‌：可选“Global Coordinates”输入数值，或在图形窗口中选择几何面/边/点自动定位原点

‌Direction‌：可指定 Z 轴方向（如沿某边或面法向）

‌方法二：基于已有几何元素‌

‌From Plane‌：以某平面为参考，原点位于其几何中心

‌By 3 Points‌：通过三个点定义坐标系（原点、X 轴方向点、XY 平面内点）

‌By Body/ Face Center‌：以实体或面的中心为原点

⚠️ 建议优先使用 ‌全局坐标 + 偏移‌ 方式，便于后续修改；避免直接绑定到几何特征，否则几何变化后坐标系可能无法移动 ‌‌

‌二、ANSYS Classic (APDL) 中建立坐标系‌

在命令行或命令流中，常用命令如下：

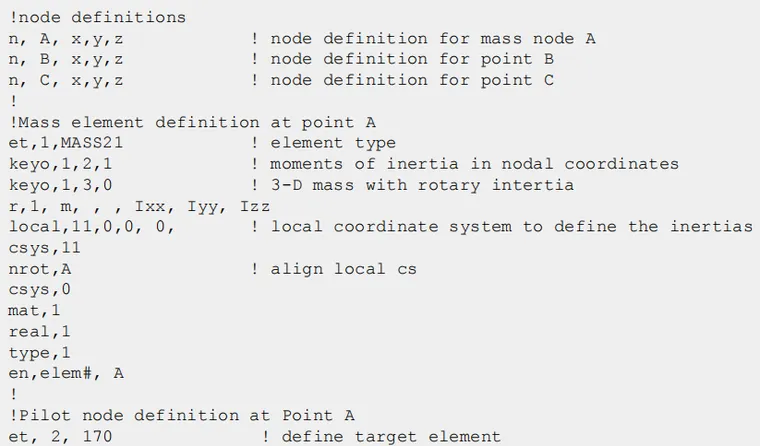

‌创建局部直角坐标系‌

apdl

LOCAL, 15, 0, XC, YC, ZC, THXY, THYZ, THZX


15：坐标系编号（≥11）

0：类型（0=直角，1=柱面，2=球面）

(XC,YC,ZC)：原点相对于当前激活坐标系的位置

(THXY, THYZ, THZX)：绕各轴的旋转角度（单位：度）

‌激活坐标系‌

apdl

CSYS, 15 ! 激活编号为15的局部坐标系

CSYS, 0 ! 激活总体直角坐标系

‌通过3个点定义坐标系‌

apdl


K,1, X1,Y1,Z

K,2, X2,Y2,Z

K,3, X3,Y3,Z

CS, 11, 1, 2, 3 ! 用关键点1,2,3定义坐标系

‌三、坐标系类型说明‌

类型 编号 适用场景

‌总体直角坐标系‌ 0 (CART) 默认全局参考

‌总体柱坐标系‌ 1 (CYLIN) 轴对称模型（如轴、圆筒）

‌总体球坐标系‌ 2 (SPHE) 球形或半球结构

局部坐标系编号从 ‌11 开始‌，可自定义原点与方向 ‌‌

‌四、实用建议‌

‌Workbench 中‌：创建后可通过 ‌预览功能‌ 检查坐标轴方向是否正确 ‌‌

‌APDL 中‌：使用 CSLIST 查看所有已定义坐标系 ‌‌

‌后处理时‌：若需查看结果在自定义坐标系下的分量，需设置 ‌Result Coordinate System‌ ‌‌

如需操作演示，可参考以下视频教程：

ANSYS新建坐标系的两种方式 ‌‌
