ANSYS 子模型求解通常需经历整体模型分析、子模型建立、边界条件映射及局部细化求解等阶段，经典 ANSYS 中涉及更改工作名与清空数据库操作，而 Workbench 则通过系统复制与数据传递实现。具体操作流程依据所使用的软件平台（经典 ANSYS/APDL 或 ANSYS Workbench）存在显著差异，以下分平台详述标准求解步骤及关键验证方法。
经典 ANSYS(APDL) 操作步骤
经典 ANSYS 环境下的子模型分析主要基于命令流或 GUI 菜单操作，核心在于通过切割边界插值将整体模型的位移结果传递给子模型。
生成并分析较粗糙的整体模型
建立包含关注区域的整体几何模型，网格划分可相对粗糙，但需保证能计算出合理的位移解 。
完成整体模型的求解，保存数据库文件（.db）和结果文件（.rst），确保后续插值可调用 。
建立子模型并更改工作环境
更改工作名：使用/FILNAME命令或 GUI 路径Utility Menu>File>Change Jobname修改文件名，防止覆盖整体模型数据 。
清空数据库：执行/CLEAR命令或选择Utility Menu>File>Clear&Start New清除内存，重新进入前处理器（PREP7）。
建立局部几何：仅创建关注区域的几何体，子模型位置需与整体模型对应部分在全局坐标系中保持一致 。
提供切割边界插值
选择节点：在切割边界上选择节点，使用NWRITE命令将节点写入文件（默认为 Jobname.NODE）。
插值计算：进入后处理器（POST1），读入整体模型结果，使用CBDOF命令计算切割边界的自由度数值并写入文件（Jobname.CBDO）。
温度插值：若涉及热应力耦合，需使用BFINT命令进行温度插值 。
分析子模型
读入边界条件：在求解器（SOLUTION）中，使用/INPUT命令读入生成的 CBDO 文件，将插值位移作为边界条件施加 。
施加其他载荷：复制整体模型上的其他载荷（如对称边界、面力、惯性载荷等）到子模型上 。
细化网格并求解：对子模型区域进行网格细化，执行SOLVE命令进行计算 。
ANSYS Workbench 求解流程
Workbench 平台通过项目管理系统实现子模型分析，操作更为图形化，侧重于系统间的数据传递与几何处理。
创建整体模型分析系统
建立 Static Structural 等分析系统，导入完整几何模型，划分网格并完成整体求解 。
确保整体模型在切割边界处的位移结果收敛且合理 。
复制系统并处理几何
复制分析系统：右键点击整体模型分析系统选择 Duplicate，生成子模型分析系统 。
切割几何：在子模型系统的 Geometry 中导入或修改几何，仅保留应力集中或关注区域的局部几何体 。
重置数据：清除子模型系统中原有的网格及边界条件数据，准备重新设置 。
映射边界条件与数据传递
建立连接：在项目管理界面，将整体模型的 Solution 模块拖动连接到子模型的 Setup 模块，建立数据传递通道 。

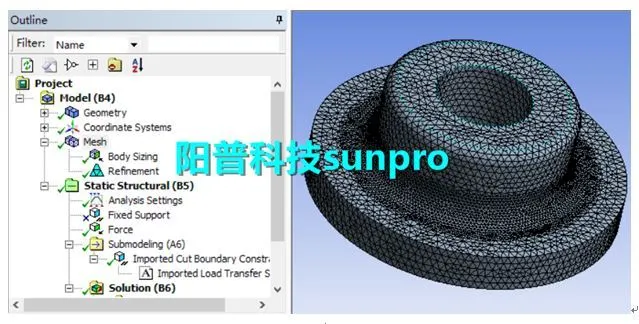

插入约束：在子模型 Setup 中插入 Submodeling 或 Cut Boundary Constraint，选择切割面，导入整体模型的计算数据作为边界 。
细化网格与求解验证
网格细化：对子模型局部区域划分更细密的网格，以提高计算精度 。
求解与后处理：更新并求解子模型，查看应力、变形等结果 。
结果验证与注意事项
无论使用何种平台，子模型分析的最后一步必须验证切割边界选取的合理性，以确保结果准确。
切割边界验证
距离检查：验证切割边界是否远离应力集中区域，若距离过近会导致结果失真 。
结果比对：对比子模型切割边界上的结果（如应力、位移）与整体模型对应位置的结果，若趋于一致则说明边界选取合理 。
单元类型限制
子模型技术通常仅对体单元和壳单元有效，切割边界只能经过块和壳单元，梁单元等需特殊处理 。
文件与数据管理
经典 ANSYS 中务必区分整体模型与子模型的文件名，避免数据库覆盖 。
Workbench 中需确保数据传递链接正确，若整体模型修改需重新更新子模型数据 。
