根据当前公开资料，结合 ANSYS Workbench 的典型使用流程（以结构静力学分析为主），以下是图解式操作步骤，适用于初学者快速上手：一、启动与准备
启动许可证管理器：在 Windows 开始菜单中找到 “ANSYS License Management Center”，右键选择“以管理员身份运行”，点击 START 启动许可证服务
打开 ANSYS Workbench：在开始菜单中搜索并打开 “ANSYS Workbench”。
二、导入或创建几何模型
方式一：导入外部模型
支持格式推荐：Parasolid (.x_t) 或 STEP (.stp)，避免使用 IGES（易丢失细节）
操作：将模型文件直接拖入 Workbench 的 Project Schematic 中。
方式二：在 DesignModeler 中建模
双击 Geometry 单元 → 进入 DesignModeler → 使用草图（Sketch）→ 拉伸（Extrude）、旋转（Revolve）等生成实体
✅ 提示：导入后务必检查模型是否有重叠面、缝隙等问题，必要时在 DesignModeler 中修复
三、设置材料属性
在 Workbench 主界面，双击 Engineering Data。
在左侧“General Materials”中选择常用材料（如“不锈钢”），拖拽至右侧“Project Materials”。
若需自定义材料：右键点击“Project Materials” → “Create Material” → 命名（英文）；
双击“Linear Elastic” → 设置“Isotropic Elasticity”参数（如杨氏模量、泊松比）；
双击“Density”设置密度
四、划分网格
双击 Mesh 单元进入网格设置。
网格类型选择：复杂形状 → 使用四面体网格（自动划分）；
规则形状 → 推荐六面体网格（精度更高）
关键操作：在关键区域（如应力集中处）添加 Size Control 局部细化；
点击 Update 生成网格；
检查 Mesh Metric（畸变率 < 0.3，长宽比接近 1）
五、施加边界条件与载荷
返回主界面，双击 Static Structural（或相应分析类型）。
添加约束：右键 Geometry → Insert → Fixed Support，选择固定面
添加载荷：右键 Geometry → Insert → Force 或 Pressure，选择作用面并输入数值
⚠️ 注意：务必确保模型被充分约束（否则会报“unconstrained model”错误）
六、求解与结果查看
点击 Solve 开始计算。
求解完成后，双击 Solution → 插入结果类型：Total Deformation（总变形）；
Equivalent Stress（等效应力，即 von Mises 应力）
导出数据：右键结果 → Export to Text File → 勾选 Include Node Positions 可获取带坐标的结果
七、常用后处理功能
变形动画：点击结果栏中的 Play 按钮播放变形过程
探针测量：在图形区域点击任意点，实时显示该点的应力/位移值

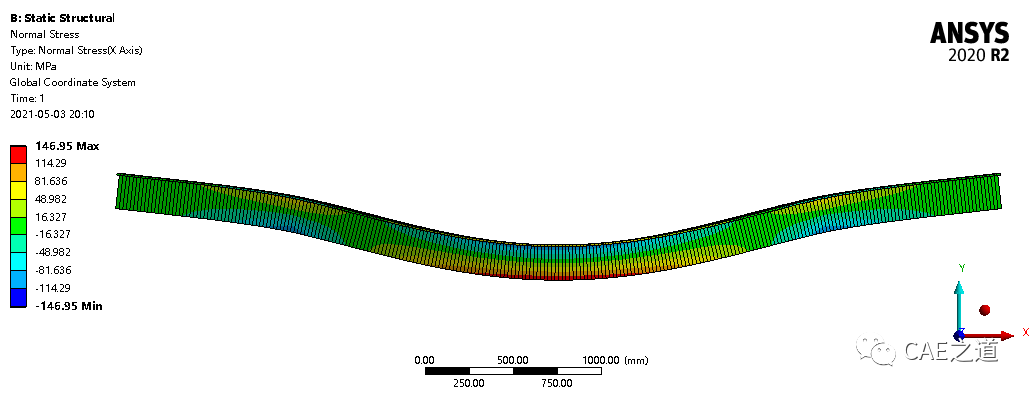

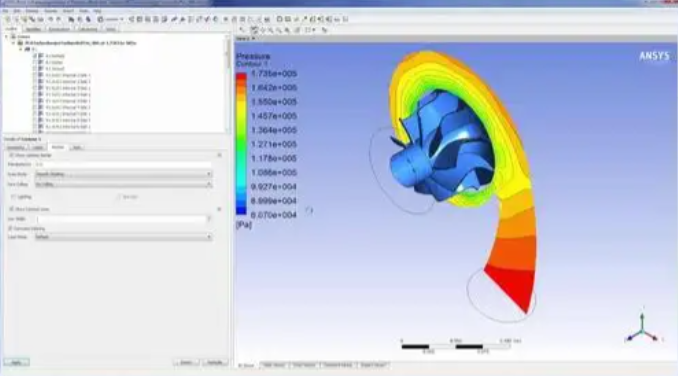

云图显示：默认显示应力/应变分布，颜色从蓝（低）到红（高）
如需视频演示，可参考以下资源：ANSYS Workbench 教程 2023 版全流程
ANSYS 2025 R1 中文版保姆级教程
上面步骤适用于 ANSYS 2024 R2 / 2025 R1 等主流版本，操作界面基本一致。
