ansys求解出来全是红色

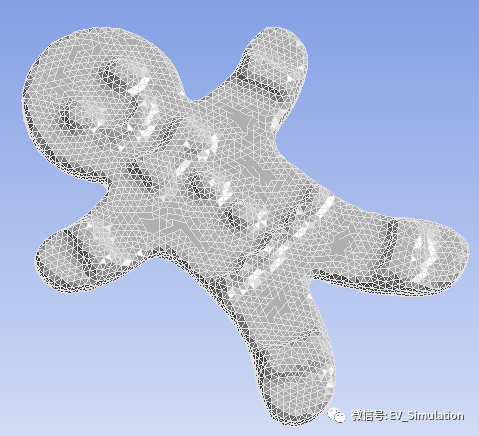

在 ANSYS 中求解后结果云图‌全为红色‌，通常不是模型真的“全红”，而是‌后处理中的颜色映射（Color Map）设置不当‌，导致所有应力/温度等结果被压缩到色阶的最高端（红色）。以下是常见原因及解决方法：

‌主要原因与解决方法‌

‌颜色映射范围未自动调整‌

ANSYS 默认可能将色阶固定在一个较小的数值区间，而实际结果超出该范围，全部被归为最高色（红色）。

‌解决‌：启用自动缩放或手动设置合理范围。

‌存在奇异点或局部高应力值‌

几何尖角、自由边、接触问题等可能导致局部应力极高，拉伸整个色阶，使其他区域看起来“全红”。

‌解决‌：过滤异常高值或查看统计分布。

‌未正确加载结果或求解未收敛‌

若结果文件未正确读取，或求解失败，可能输出无效数据（如全为最大值），显示为红色。

‌解决‌：检查求解日志是否成功，确认加载的是最后一个载荷步。

‌BEAM 单元等特殊单元未激活应力显示‌

某些单元（如 BEAM）默认不显示应力，需额外命令激活。

‌解决‌：使用 /ESHAPE,1 或 EPLOT 激活单元形状显示。

‌推荐操作步骤（APDL 经典界面）‌

‌进入后处理‌

apdl

/POST


‌加载最后一步结果‌

apdl

SET,LAST

‌自动调整颜色映射范围‌

apdl

PLRC,AUTO

‌绘制等效应力（von Mises）云图‌

apdl

PLNSOL,S,EQV


‌若仍全红，尝试强制指定数值范围‌（例如 0~200 MPa）

apdl

/CONTOUR,1,0,200e6,1e6 ! KEY, VMIN, VMAX, VINC

PLNSOL,S,EQV

‌检查是否有奇异点‌：可查看最大/最小应力值

apdl

PRNSOL,S,EQV

‌Workbench（Mechanical）界面操作‌

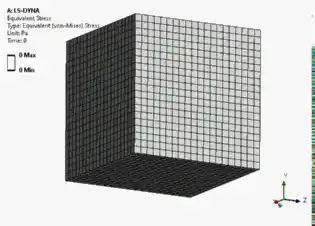

在结果（Results）中右键点击应力云图 → ‌“Details of Equivalent (von Mises) Stress”‌

将 ‌“Range”‌ 从 Auto 改为 ‌User Specified‌

手动设置 ‌Min‌ 和 ‌Max‌ 值（如根据材料屈服强度设定）

可勾选 ‌“Show Undeformed Edge”‌ 更清晰观察结构

补充说明

红色在 ANSYS 默认色阶中代表‌最高值区域‌，并非一定表示错误，但若模型无极端载荷却全红，则需排查上述设置问题。

若为热分析（如相变问题），全红可能因温度场分布极不均匀，需检查边界条件或时间步长设置 ‌‌

如需进一步诊断，建议提供：

使用的是 ‌APDL‌ 还是 ‌Workbench‌？

是 ‌应力‌、‌温度‌ 还是其他结果？

模型是否包含 ‌接触、非线性、奇异几何‌？
