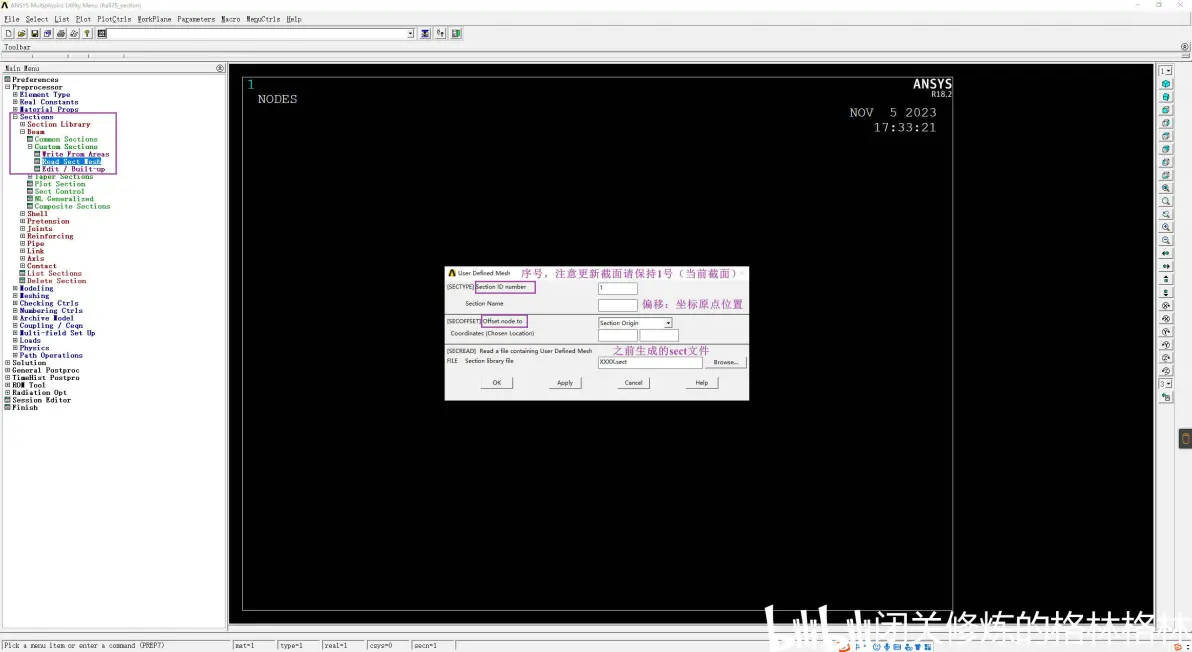

ansys如何保证接触面共节点

在ANSYS中保证接触面共节点主要通过几何拓扑共享、网格匹配（共形网格）、绑定接触和节点合并等方法实现，具体选择取决于模型几何与分析需求。

几何拓扑共享

‌原理与操作‌：在几何建模阶段将多个部件通过“Form New Part”或“共享拓扑”（Share Topology）合并为一个多体零件，使交界面几何无缝连接，网格划分时自动生成共节点网格。

‌适用场景‌：部件几何边界完全重合或间隙极小（通常小于网格尺寸），且希望网格完全连续、应力传递精确的场合。‌‌‌


网格匹配与共形网格

‌接触面网格匹配‌：在Mesh中插入“Contact Matching”控制，指定主从面，强制接触面与目标面网格节点一一对应，但‌仅适用于四面体单元‌。


‌共形网格生成‌：针对壳体几何，在Mesh中启用“Mesh Based Connection”并插入“Conformal Mesh”方法，通过设置连接容差使交界线节点自动共享。‌‌‌

绑定接触

‌原理‌：通过约束方程（如MPC）或罚函数算法强制接触面与目标面位移协调，模拟共节点行为，‌不要求几何共边或网格节点对齐‌。

‌设置‌：在Connections中添加Bonded接触，选择Contact和Target面；若存在初始间隙/穿透，需调整“Interface Treatment”参数。

‌效果验证‌：求解后检查接触状态为“Bonded”、位移云图连续无相对错动。‌‌‌
