将 COMSOL 模型导入 ANSYS 需要通过中间格式进行几何或网格转换，因两者不支持原生直接互导。以下是基于权威公开资料整理的注意事项和操作步骤：核心注意事项
必须使用中间格式：COMSOL 不能直接导出 ANSYS 原生格式，需借助通用 CAD/网格格式（如 STEP、IGES、Parasolid 等）作为桥梁。
几何完整性要求高：ANSYS 对导入模型的拓扑结构（如闭合性、无重叠面、无开放边）要求严格，否则易导入失败或无法生成网格。
单位系统必须一致：COMSOL 与 ANSYS 默认单位可能不同（如 mm vs m），需在两端统一设置，避免模型缩放错误。
避免小特征干扰：微小圆角、孔、倒角等非关键几何会增加网格复杂度，建议在 COMSOL 或 ANSYS 中简化。
装配体需打包处理：若模型含多个部件，导出前应确保所有零件在同一目录下，防止链接丢失。
推荐操作步骤
在 COMSOL 中准备模型
完成仿真后，进入 Results > Data Sets，右键选择要导出的数据（如几何或解）。
若需导出几何：使用 File > Export > Geometry，选择 STEP (.step) 或 Parasolid (.x_t) 格式（优先推荐 STEP AP214）
若需导出网格或结果数据：可通过绘图组导出为 .txt 或 .csv 等格式，但仅适用于数据后处理，不适用于几何重建
在 ANSYS 中导入模型
启动 ANSYS Workbench，在工具栏中选择 Component Systems > Geometry。
右键点击 Geometry 模块，选择 Import Geometry > Browse，选择刚导出的 STEP 或 Parasolid 文件

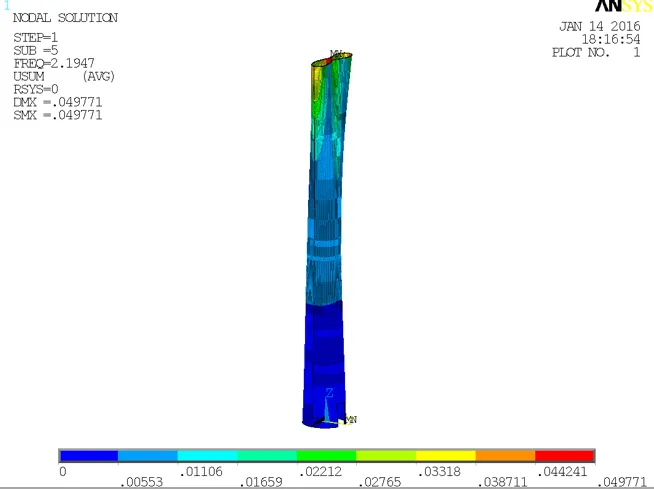

若导入后仅显示面框（无实体）：点击 PlotCtrls > Reset Plot Ctrls，
再执行 Plot > Replot 即可显示实体
几何修复（如需）
在 ANSYS DesignModeler 或 SpaceClaim 中：使用 Check Geometry 检查错误；
运行 Heal 或 Sew 功能修复开放边、碎面；
使用 Idealize > Suppress Small Features 忽略微小结构
设置单位与材料
在 ANSYS Workbench 中，右键 Geometry > Properties，设置 Unit System 与 COMSOL 一致（如 Millimeter）
手动重新定义材料属性，因 COMSOL 中的材料参数无法自动迁移
常用中间格式对比
格式 推荐度 适用场景 说明
STEP AP214 ⭐⭐⭐⭐⭐ 复杂装配体、实体模型 兼容性最好，保留装配关系
Parasolid (.x_t) ⭐⭐⭐⭐ SolidWorks/UG 模型 质量高，但 CATIA 转换可能异常
IGES (.igs) ⭐⭐ 简单曲面模型 老格式，复杂模型易丢失细节
STL ⭐ 快速可视化 仅为表面网格，需转换为实体才能用于仿真
⚠️ 避免直接导入原始 CAD 文件（如 .sldprt、.catpart），ANSYS 无法可靠识别
补充建议
若频繁在 COMSOL 与 ANSYS 之间切换，可考虑使用 LiveLink™ 实现与 SolidWorks 等 CAD 软件的双向同步，间接提升兼容性
对于多物理场耦合模型（如热-结构-电磁），建议仅移植几何，物理场设置需在 ANSYS 中重新定义
如需官方操作示例，可参考：COMSOL 官方网格导入导出指南。
