ansys复合材料建模步骤

ANSYS 复合材料建模通常基于 Workbench 平台的 ‌ACP (Pre)‌ 模块，主要流程包含材料定义、网格划分、铺层设置及求解后处理。

前处理与铺层定义

‌材料属性定义‌：在 Engineering Data 中输入各向异性参数，如 x/y/z 方向杨氏模量、剪切模量及泊松比，并设置应力应变极限 。‌‌‌


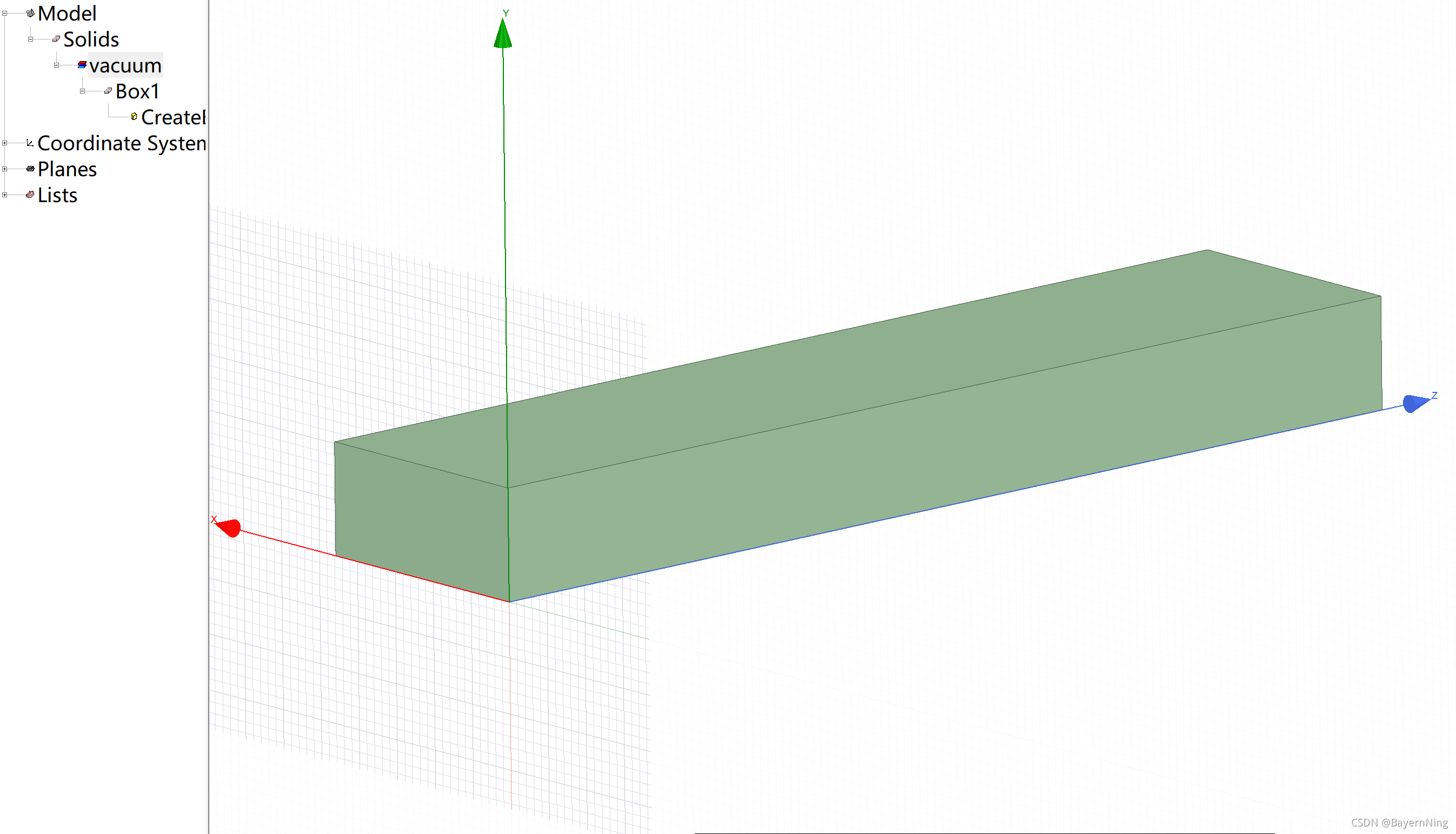

‌几何与网格‌：创建壳体几何模型，划分网格后定义 ‌Named Selections‌，用于将单元集传递至 ACP 模块 。‌‌‌

‌ACP 铺层设置‌：进入 ACP(Pre) 环境，建立 Modeling Groups，定义铺层层数、角度、厚度及纤维方向（通过 Rosettes 确定参考方向）。需确保层间网格对齐，避免分析误差 。‌‌‌

求解与后处理


‌静力学计算‌：将模型传输至 Static Structural 模块，施加边界条件与载荷进行求解 。‌‌‌

‌失效分析‌：利用 ACP(Post) 查看失效准则（如 Tsai-Wu、Hashin）及关键层应力云图，评估结构安全性 。‌‌‌

注意实体建模时需考虑厚度方向应力，通常壳模型适用于薄壁结构，若厚度方向应力显著则需采用实体建模 。坐标系方向向量定义适用于 ACP 模块中任何需要定义方向的情形 。‌‌‌
