使用 ANSYS 求解器进行工程仿真，其具体步骤可根据分析类型（如结构静力学、模态、热传导、流体等）略有差异，但核心流程基本一致。结合当前主流的 ANSYS Workbench 和经典 ANSYS APDL 环境，综合权威公开资料，整理如下：一、通用求解流程（适用于大多数 ANSYS 分析类型）
明确问题与选择分析类型
确定是结构静力学、模态、瞬态、热分析、流体（CFD）还是电磁场等问题。
在 Workbench 中对应模块（如 Static Structural、Modal、Fluent 等）；在 APDL 中通过 ANTYPE 命令指定。
创建或导入几何模型
在 Workbench 中通过 DesignModeler 建模，或导入 STEP/Parasolid 格式 CAD 模型。
在 APDL 中使用命令（如 K, L, A, V）构建几何体。
定义材料属性
输入弹性模量、泊松比、密度、热导率等参数。
Workbench：双击 Engineering Data → 添加材料 → 设置属性。
APDL：使用 MP 命令定义材料常数。
划分网格（生成有限元模型）
选择单元类型（如 SOLID186、SHELL181）。
控制网格尺寸，关键区域局部加密。
检查网格质量（畸变率 < 0.6，正交质量 > 0.1）

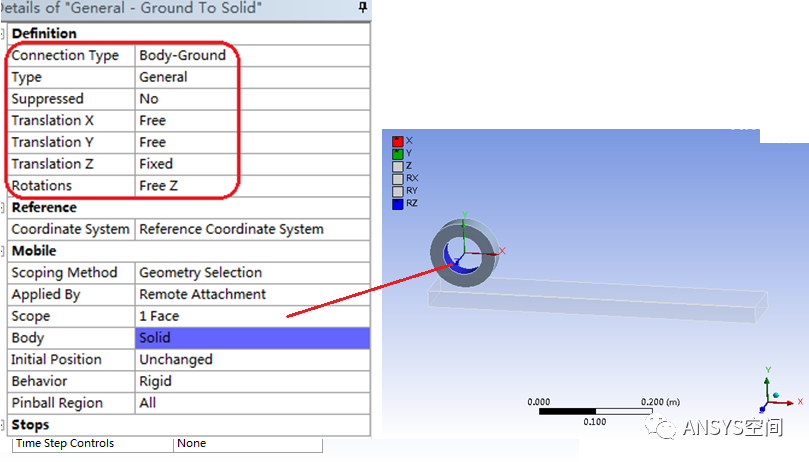

施加边界条件与载荷
固定约束（Fixed Support）、对称边界、位移约束等。
载荷包括力、压力、温度、流速等，需符合实际工况
设置求解器与求解控制参数
Workbench：在 Analysis Settings 中选择求解器类型（Direct / Iterative），设置子步、收敛准则等
APDL：使用 ANTYPE 定义分析类型，SOLVE 启动求解；非线性问题需设置 NLGEOM, ON 等选项
执行求解
Workbench：右键 Solution → Solve。
APDL：输入 SOLVE 命令，调用求解器计算
后处理与结果分析
查看云图（应力、位移、温度等）、变形动画、提取关键数据（如最大应力、安全系数）。
Workbench：双击 Results 进入后处理界面。
APDL：使用 POST1 或 POST26 进行结果读取与绘图
二、不同模块的求解器选择要点
结构分析（Mechanical）
小模型 → Direct Solver（精度高）
大模型 → Iterative Solver（速度快，需设收敛容差如 1e-4）
流体分析（Fluent）
选择压力基 / 密度基求解器，设置离散格式（如 SIMPLE、PISO），监控残差收敛
电磁仿真（HFSS）
根据问题类型选择 Modal（S 参数）、Terminal（端口电压电流）或 Eigenmode（谐振频率）求解器

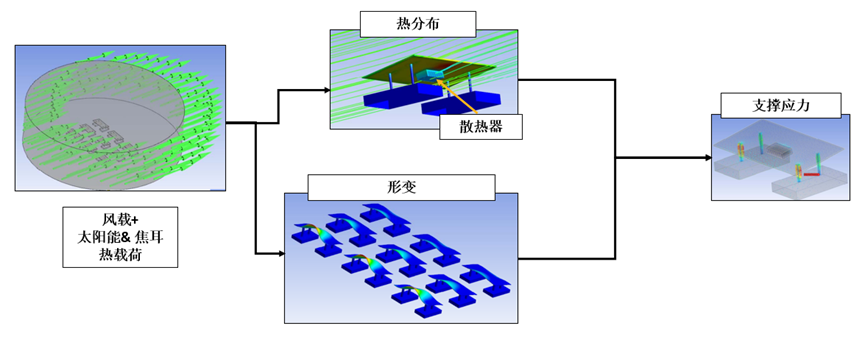

多物理场耦合
如热-结构耦合，需在 Workbench 中建立系统耦合，并确保各物理场求解器参数匹配。
三、注意事项
单位统一：建模、材料、载荷必须使用一致单位制（如全部用 mm、N、MPa）
模型简化：忽略不影响结果的小特征（如倒角、小孔），提升网格质量和计算效率
收敛检查：非线性问题务必检查残差是否收敛，必要时调整子步或求解控制
如需操作演示，可参考官方教程：ANSYS Learning Hub。
